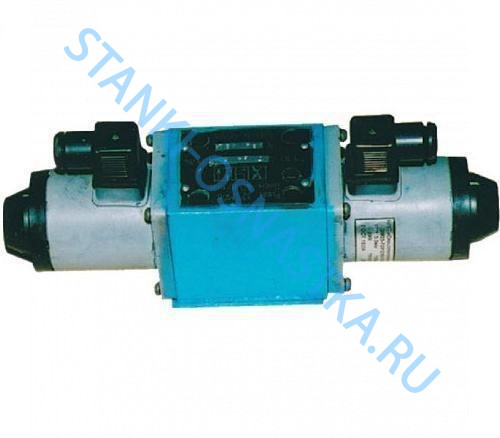

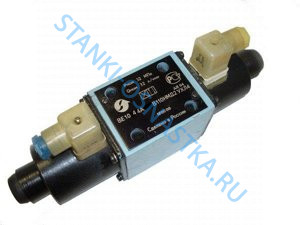

Гидрораспределитель ВЕ 10.34.В220
Оставить отзывОписание
Гидрораспределитель ВЕ 10.34.В220 используется в гидросистемах для управления потоками гидравлических жидкостей. Следует заметить, что электрическое управление в гидрораспределителях применяется при условных проходах Dy ≤ 10 мм, так как у управляющих электромагнитов, к примеру электромагнитов ПЭ10 или ЭМ-25, обычно ограничены тяговое усилие и ход. Для условных проходов превышающих 10 мм гидрораспределители делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала.
Гидрораспределитель ВЕ 10.34.В220 относится к золотниковым гидравлическим распределителям с электромагнитным управлением, т.к. переключение положения золотника происходит с помощью управляющего элемента - электромагнита (привода электромагнитного УНМД1, НМД1, НМ - в зависимости от производителя данного элемента).
Технические характеристики:
Параметры, единицы измерения | ВЕ10.34.В220 |
---|---|
Условный проход, мм | 10 |
Давление номинальное на входе, МПа | 32 |
Минимальный расход рабочей жидкости, л/мин | 20 |
Максимальный расход рабочей жидкости, л/мин | 32 |
Максимальное давление на сливе, МПа | 15 |
Максимальное давление управления, МПа | 6 |
Минимальное давление управления, МПа | 0,8 |
Масса, кг | <6,45 |
