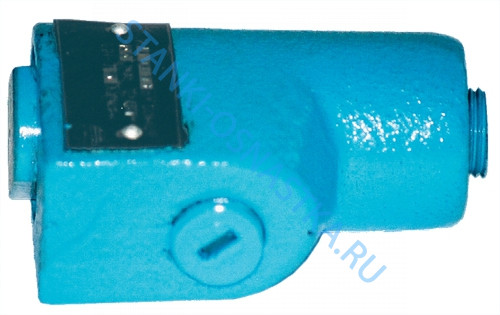

Гидроклапан обратный Г51-23

Гидроклапан обратный пропускает в одном направлении потоки рабочей жидкости. В случае перемещения в противоположном направлении клапан начинает запирать поток. Обратные гидроклапаны способствуют движению одностороннего потока жидкости в гидросистемах разных видов. Такие элементы применяют для обустройства прессов, станков. Они также необходимы для поддержания оптимального давления в сливных маслопроводах различных гидросистем.

Обратные клапаны (управляемые) пропускают прямой поток рабочей жидкости с наименьшим сопротивлением. Обратный поток возможен, если произошло принудительное открытие запорного элемента при помощи управляемого плунжера. Гидроклапаны могут выполняться в различных исполнениях по давлению открывания (в пределах от 0,05 до 0,5 МПа). Клапаны с высоким давлением часто применяют в качестве подпорных. Обратные клапаны в закрытом положении должны быть абсолютно герметичными. В открытом положении они должны обладать наименьшим гидравлическим сопротивлением.

Принцип работы обратного клапана

Обратные клапаны оснащены конусным запорно-регулирующим элементом. В процессе подвода рабочей жидкости к отверстию запорно-регулирующий элемент начинает постепенно подниматься под седлом, преодолевая силу натяжения, которую обеспечивает пружина. Жидкость проходит к отверстию без затруднений. При изменении направления потока рабочей жидкости запорно-регулирующий элемент постепенно прижимается к седлу, затем - блокирует отверстие.

В соответствии обратный клапан в закрытом положении должен быть герметичным. Другими словами, находиться в исходном положении запорно-регулирующего элемента. Для обеспечения максимальной герметичности в закрытом положении используются обратные клапаны с двумя, а также с тремя запорно-регулирующими элементами, которые соединены последовательно.

Гидроклапан обратный Г51 оснащен нерегулируемой пружиной. Ее сила натяжения обеспечивает только преодоления силы трения, инерцию. Пружина также обеспечивает быстрое возвращение в исходное положение запорно-регулирующего элемента.
