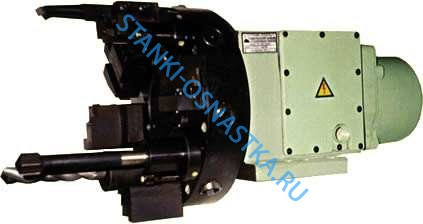

Фланец УГ9321.0000.061

Фланец УГ9321.0000.061-это оригинальная деталь,конструктивный элемент механизма фиксации и индексации, которая используется в автоматических револьверных головках производства Гомельского завода станочных узлов (ГЗСУ).Несмотря на маркировку, начинающуюся с индекса 6-позиционной головки (УГ9321), данный фланец является унифицированным и применяется в двух наиболее распространенных сериях головок для токарных станков с ЧПУ (таких как 16К20Ф3, 1А625Ф3 и др.):

1. УГ9321 — автоматическая 6-позиционная головка.
2. УГ9326 (и модификация УГ9326-06) — автоматическая 8-позиционная головка.

В заводской технической документации и спецификациях к револьверным головкам деталь чаще всего обозначается как позиция 31 (в некоторых каталогах — поз. 44).Фланец жестко сопрягается со шпинделем (корпусом) поворотной головки. На нем выполнены специальные конструктивные пазы, в которые при достижении нужной инструментальной позиции западает подпружиненный фиксатор. Это обеспечивает предварительную точную фиксацию и предотвращает перебег или люфт инструментального диска перед окончательным жестким зажимом плоскозубчатых полумуфт.
