Виброопора ДО-45

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброизолятор ДО-45: максимальная грузоподъемность в серии

Виброопора ДО-45 является самым мощным представителем линейки пружинных виброизоляторов типа ДО. Ее параметры позволяют использовать изделие для монтажа тяжелого промышленного оборудования: мощных дымососов, компрессорных станций и вентиляционных центров с массой более 200 кг. Благодаря особой геометрии пружины и усиленным стальным пластинам опора обеспечивает эффективную виброизоляцию на частотах ниже 12 Гц.

Технические параметры для расчета оснований

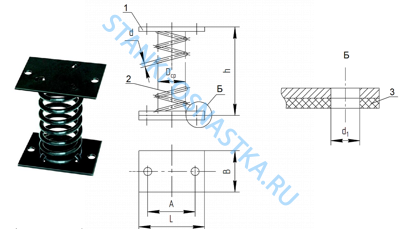

Рабочая нагрузка на виброопору ДО-45 достигает 380 кг (3800 Н), предельная нагрузка — 475 кг (4750 Н). Вертикальная жесткость — 45 кгс/см. Высота без нагрузки — 281 мм. Осадка пружины при рабочей нагрузке — 84,5 мм, при предельной — 108 мм. Габаритные размеры опорной пластины: L=220 мм, A=180 мм, B=170 мм. Масса одного виброизолятора — 2,12 кг.

Антикоррозионная защита

Изделие изготавливается в климатическом исполнении У1 по ГОСТ 15150-69 и может эксплуатироваться при температурах от -40°C до +40°C. Все стальные элементы проходят фосфатирование и окрашиваются полимерно-порошковой краской серого или черного цвета. Виброопоры поставляются с паспортом завода-изготовителя, где указаны индивидуальные параметры жесткости и прогиба.

Рекомендации по комплектации

При работе с вентиляторами типов ВР и ВЦ N 16 и выше количество опор может доходить до 8 штук на один агрегат. Монтаж выполняется строго на выверенную горизонтальную поверхность с последующей фиксацией через анкерные болты М16. Виброопора ДО-45 не предназначена для восприятия значительных горизонтальных нагрузок, поэтому при наличии боковых усилий (например, от натяжения ремней) требуется дополнительная установка ограничителей перемещения. Купить виброопору ДО-45 можно в магазине «Станочная оснастка» — в наличии все типоразмеры серии ДО.
