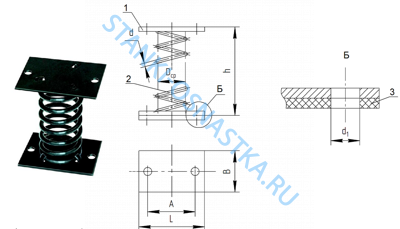

Виброопора ДО-44

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброопора ДО-44: для особо тяжелых агрегатов

Виброизолятор ДО-44 предназначен для снижения динамических нагрузок от крупногабаритных вентиляционных установок, компрессоров и генераторов. Ключевая особенность — пружина большого диаметра, обеспечивающая собственную частоту менее 8 Гц, что эффективно для изоляции низкочастотных вибраций. Внешне изделие выделяется увеличенной высотой и массивными планками.

Характеристики и показатели прочности

Рабочая нагрузка на виброопору ДО-44 — 243 кг (2430 Н), предельная — 321,7 кг (3217 Н). Вертикальная жесткость — 36,4 кгс/см. Высота без нагрузки — 226 мм. Осадка пружины при рабочем весе — 69,5 мм, при предельной нагрузке — 83 мм. Масса изделия — 1,41 кг. Размеры опорной пластины — 180x150 мм.

Устойчивость к внешним воздействиям

Металлические элементы имеют цинковое или полимерное покрытие, устойчивое к коррозии. Виброопора может эксплуатироваться как в закрытых отапливаемых помещениях, так и на открытых площадках при условии установки защитного кожуха. Стандартные крепежные отверстия — диаметром 14 мм.

Монтаж крупных вентиляторов

Для агрегатов типоразмера N 12,5 и выше рекомендуется устанавливать не менее 6 виброопор ДО-44, равномерно размещая их по периметру опорной рамы. При проектировании виброизоляции необходимо учитывать горизонтальные перемещения, для ограничения которых могут потребоваться дополнительные направляющие элементы. Виброопора ДО-44 и сопутствующие материалы всегда в наличии в магазине «Станочная оснастка».
