Виброопора ДО-42

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброопора ДО-42: для агрегатов средней производительности

Виброизолятор ДО-42 предназначен для вентиляционных и насосных агрегатов с рабочим весом до 100 кг на один элемент. От младших моделей его отличает удлиненная пружина и увеличенная опорная пластина, что повышает устойчивость при горизонтальных нагрузках. Особенно востребован в системах дымоудаления.

Параметры жесткости и нагрузочная способность

Рабочая нагрузка на виброопору ДО-42 — 96 кг, предельная — 120 кг. Вертикальная жесткость — 15,8 кгс/см. Высота без нагрузки — 170 мм. Прогиб при рабочем весе — 57,2 мм, при предельной нагрузке — 72 мм.

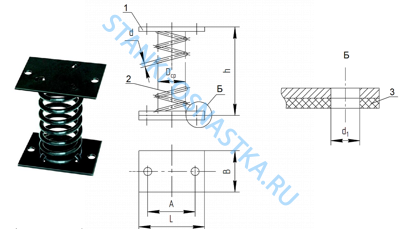

Габариты и крепление

Опорная пластина имеет длину 150 мм и ширину 110 мм. Диаметр верхнего отверстия — 14 мм (под болты М10 или М12). Нижняя пластина дополнительно оснащена отверстием для анкерной фиксации к полу. Общая масса виброизолятора — 1,8 кг.

Климатическое исполнение

Изделие поставляется в исполнении У1 по ГОСТ 15150-69 — для закрытых помещений с температурой до +40°C и влажностью до 80%. По специальному заказу возможно усиленное антикоррозионное покрытие для работы в агрессивных средах. Купить виброопору ДО-42 можно в магазине «Станочная оснастка» с гарантией соответствия заявленным характеристикам.
