Виброопора ДО-40

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброопора ДО-40: параметры для средних нагрузок

Виброизолятор ДО-40 рассчитан на установку вентиляционного оборудования типоразмеров N 4, N 5 и N 6,3. Он позволяет отказаться от массивных виброоснований и монтировать агрегаты непосредственно на перекрытия через набор из 4-5 опор.

Характеристики жесткости и нагрузок

Рабочая нагрузка на одну опору — 33,9 кг (339 Н), предельная — 42,4 кг (424 Н). Вертикальная жесткость составляет 8,1 кгс/см (в некоторых источниках указывается 8,3 кгс/см). Высота виброопоры без нагрузки — 115±5 мм. Под рабочей нагрузкой пружина проседает на 41,7-52 мм в зависимости от фактической массы оборудования.

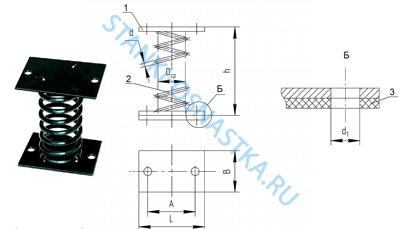

Конструкция и защита от коррозии

Металлические детали имеют полимерное напыление черного цвета. Опорные пластины штампованные, оснащены двумя отверстиями диаметром 12 мм под болты М8. При необходимости снижения высокочастотной вибрации под нижнюю пластину укладывают резиновую прокладку толщиной до 15 мм.

Область использования

Виброопоры ДО-40 востребованы в пищевой, химической и деревообрабатывающей промышленности, где вентиляционные системы монтируются на межэтажных перекрытиях и требуется отсутствие передачи вибрации на рабочие зоны. Заказать виброопору ДО-40 вы можете в магазине «Станочная оснастка» с доставкой по России.
