Виброопора ДО-39

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброопора ДО-39 для центробежных агрегатов

Виброизолятор ДО-39 предназначен для оборудования с массой на одну опору до 30 кг. На практике его ставят под центробежные вентиляторы и циркуляционные насосы, работающие в режиме постоянной или переменной нагрузки. Основной эффект достигается за счет подбора жесткости пружины, при которой собственная частота системы оказывается ниже частоты возмущающей силы.

Преимущества пружинного исполнения

По сравнению с резиновыми виброопорами модель ДО-39 не подвержена старению материала и не меняет жесткость при перепадах температуры. Рабочая нагрузка на элемент — 22,3 кг, предельная — 27,8 кг. Вертикальная жесткость равна 6,2 кгс/см.

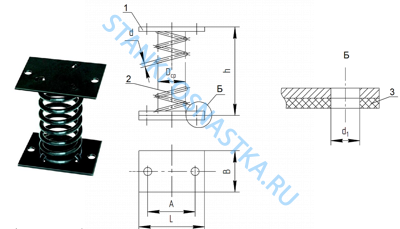

Установочные размеры

В свободном состоянии высота виброопоры составляет 92,5 мм. Прогиб пружины при рабочем весе — 36 мм, при предельной нагрузке — 45 мм. Опорная пластина имеет размеры 110x80 мм. Отверстие под крепеж — 12 мм. Рекомендуется дополнительно использовать резиновые шайбы для исключения прямого контакта металла с основанием.

Рекомендации по монтажу

Для вентиляторов с частотой вращения 1000-1500 об/мин достаточно четырех виброопор ДО-39, если масса агрегата распределена равномерно. В случае смещения центра тяжести в сторону электродвигателя количество опор увеличивают до пяти. Купить виброопору ДО-39 можно в магазине «Станочная оснастка» вместе с крепежом и прокладками.
