Виброопора ДО-38

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

Виброопора ДО-38: назначение и базовая конструкция

Пружинная виброопора ДО-38 применяется для снижения вибрации, передаваемой от вентиляционного и насосного оборудования на строительные конструкции. Этот типоразмер хорошо подходит для радиальных вентиляторов типа ВР 88-72.1 малой мощности, а также для компрессорных агрегатов с массой до 50 кг.

Конструктивные особенности

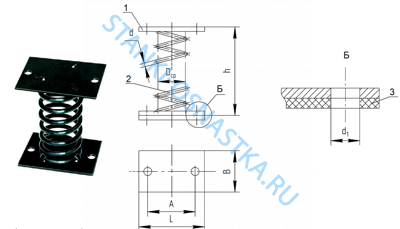

В основе изделия лежит цилиндрическая пружина, установленная между двумя штампованными пластинами из стали. Пластины имеют антикоррозионное покрытие. Между пружиной и пластинами нет резиновых вставок, что характерно для базовой серии ДО. При необходимости расширения диапазона гасимых частот опору устанавливают на резиновую прокладку толщиной 5-10 мм.

Технические параметры

Рабочая нагрузка на один виброизолятор составляет 12,2 кг (122 Н), предельная нагрузка достигает 15,2 кг (152 Н). Вертикальная жесткость пружины — 4,57 кгс/см. Высота в свободном состоянии — 72 мм. Осадка под рабочей нагрузкой — 27 мм, при предельной нагрузке — 33,7 мм. Габариты опорной пластины — 100x70 мм, диаметр крепежного отверстия — 12 мм (под болт М8). Масса виброопоры — 0,23 кг.

Применение в системах вентиляции

Виброопоры ДО-38 монтируются комплектом из 4 или 5 штук под опорную раму вентилятора. Благодаря небольшой массе и высоте, их можно использовать в ограниченном подпольном пространстве без переделки существующих кронштейнов. Приобрести данную виброопору и другие типоразмеры можно в магазине «Станочная оснастка».
