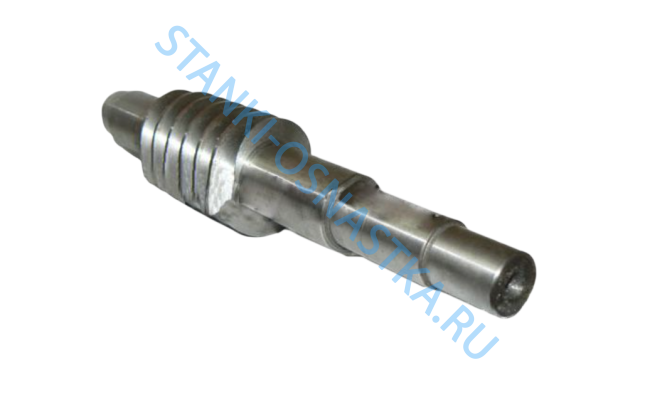

Червяк редуктора подъема поперечины 16.57.208

Червяк редуктора подъёма поперечины 16.57.208 — это запасная часть для токарно-карусельных станков моделей 1512, 1516, 1525, 1531, 1541. Используется в механизме подъёма поперечины и вместе с червячным колесом образует червячную (зубчато-винтовую) передачу, которая передаёт вращательное движение между валами с пересекающимися осями на станке.Червяк представляет собой винт со специальной резьбой. При эвольвентном профиле колеса форма профиля резьбы близка к трапецеидальной.

Характеристики
Длина: 275 мм
Диаметр резьбы: 49 мм
Число заходов: 2
Материал: сталь 45
Масса: 1,9 кг

Червяк представляет собой винт со специальной резьбой, в случае эвольвентного профиля колеса форма профиля резьбы близка к трапецеидальной. На практике применяются однозаходные, двухзаходные и четырёхзаходные червяки. Вместе с червячным колесом образует червячную пару. Червячная передача (зубчато-винтовая передача) — механическая

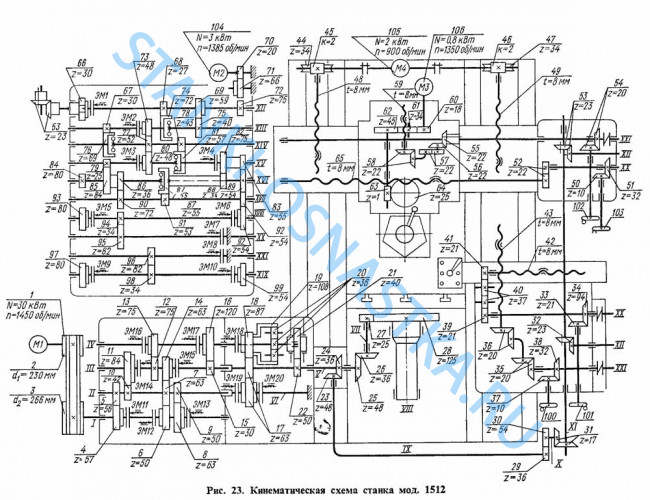

Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.
Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
