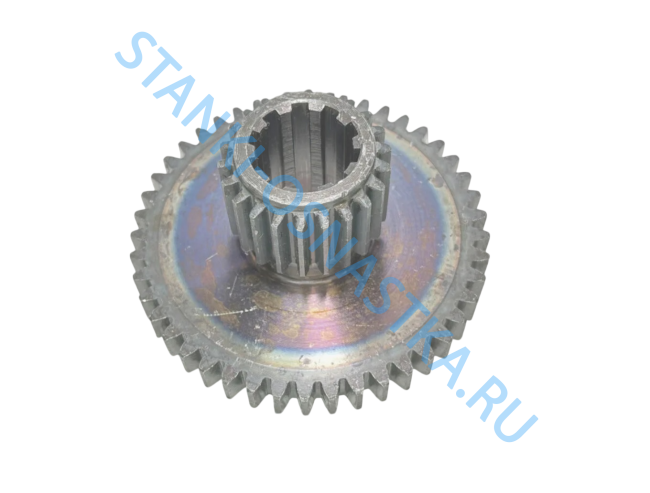

Блок-шестерня 4-ой оси 1К62.02.113 (z=22,m=2,5; z=45,m=3)

Блок-шестерня 4-ой оси 1К62.02.113 (z=22,m=2,5; z=45,m=3)-это блок-шестерня, является подвижной и перемещается по шлицам 4-го вала с помощью механизма переключения скоростей станка 1К62.

Характеристики:

• Параметры первого (меньшего) венца:

• Число зубьев (Z₁): 22
• Модуль зацепления (m₁): 2,5
• Диаметр по венцу: 60 мм
• Ширина венца: 34 мм

• Параметры второго (большего) венца:
• Число зубьев (Z₂): 45
• Модуль зацепления (m₂): 3
• Диаметр по венцу: 141 мм
• Ширина венца: 18 мм
• Тип зуба: прямой
• Посадочное место: внутренние шлицы, профиль 10×33×38×6 (10 шлицев).
