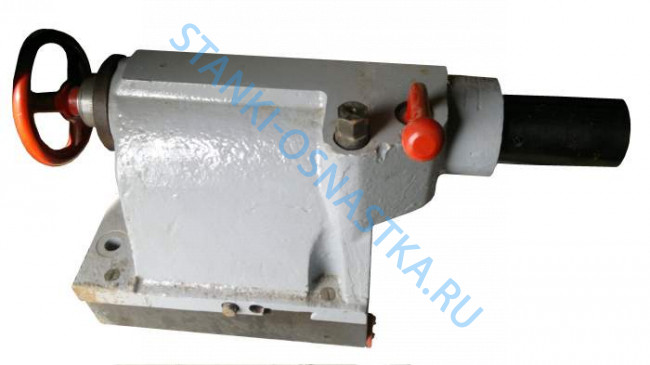

Бабка задняя в сборе 1К62Д.030.000

Задняя бабка 1К62Д.030.000 в сборе — это один из узлов для токарно-винторезного станка 1К62Д,обеспечивает крепление заготовки при обработке в центрах, также может использоваться для крепления инструментов (свёрл, развёрток, плашек, метчиков) на станке.

Конструкция
Задняя бабка состоит :

Корпус — это  отлит из чугуна, устанавливается на промежуточной плите, которая расположена на направляющих станины станка.
Плита — основание, к которому крепится корпус задней бабки станка.
Пиноль — пустотелый цилиндр, который перемещается вдоль оси задней бабки. На конце пиноли есть конус Морзе для установки центра или режущего инструмента. Маховик с винтом — обеспечивает перемещение пиноли вдоль оси обрабатываемой детали на станке.
Рукоятка — фиксирует пиноль в определённом положении,на станке.
Винтовая пара (винт с гайкой) — отвечает за перемещение пиноли,на станке.

Справа на станине установлена задняя бабка. Ее можно пере­мещать вдоль направляющих станины и закреплять в зависимо­сти от длины детали на требуемом расстоянии от передней бабки.
