Винт ходовой 16.57.201

Винт ходовой 16.57.201 — винт  для токарно-карусельных станков моделей 1512, 1516, 1525, 1531, 1541.Является ключевой деталью винтового механизма, которая обеспечивает преобразование вращательного движения в поступательное на станке , позволяя осуществлять прямолинейное перемещение узлов и деталей (суппортов, столов) по направляющим станка.

Характеристики

• длина: 1390 мм
• диаметр резьбы: трапецеидальный 50×8
• материал изготовления: сталь 45
• масса: 20 кг

Винт используется в качестве винта подъёма поперечины на станке . Он может быть как правым, так и левым

Винт ходовой - основная деталь винтового механизма в станках и машинах для   прямолинейного перемещения узлов и деталей (суппортов, столов) по направляющим. Ходовые винты для навинчивания гайки имеют,   как правило, резьбу трапецеидального, реже прямоугольного, треугольного или специального профиля.

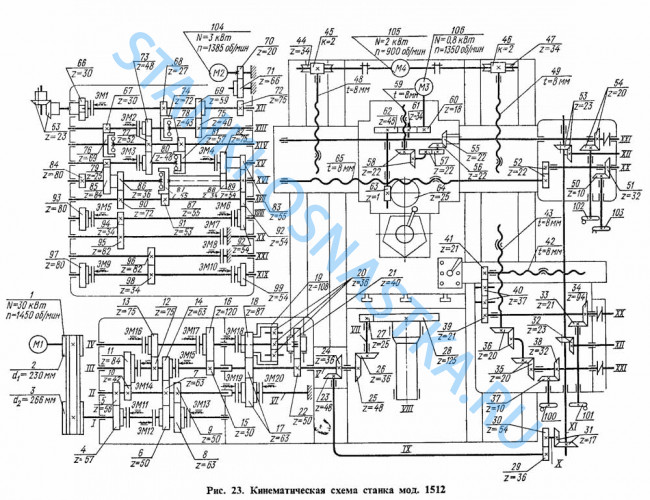

Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.
Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
