Венец планшайбы 12.30.201 (к станку 1512)

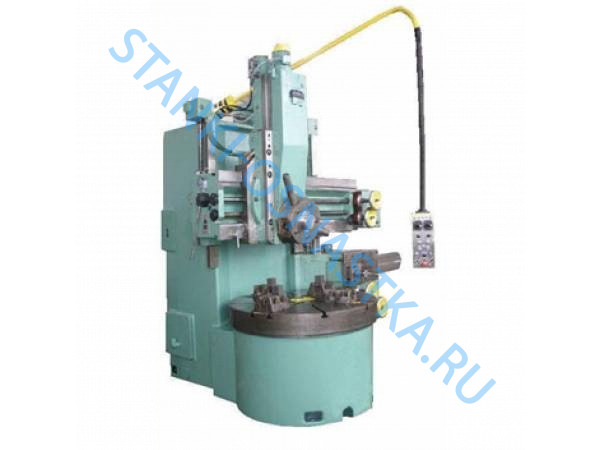

Венец планшайбы 12.30.201 — это деталь  для токарно-карусельного станка модели 1512. Является элементом планшайбы — приспособления в виде фланца,устанавливается на шпиндель станка для закрепления обрабатываемой заготовки или инструмента и передачи им вращения на станке. В прорези планшайбы вставлены болты, с помощью которых, а также планок и скоб, закрепляется обрабатываемая заготовка на станке .

Характеристики

• количество зубьев (z1): 125
• модуль (m1): 6
• ширина венца: 90 мм
• диаметр по венцу: 788,49 мм
• длина: 90 мм
• материал изготовления: сталь 45
• масса: 88 кг
• чертёж сопряжённого колеса: 12.30.202

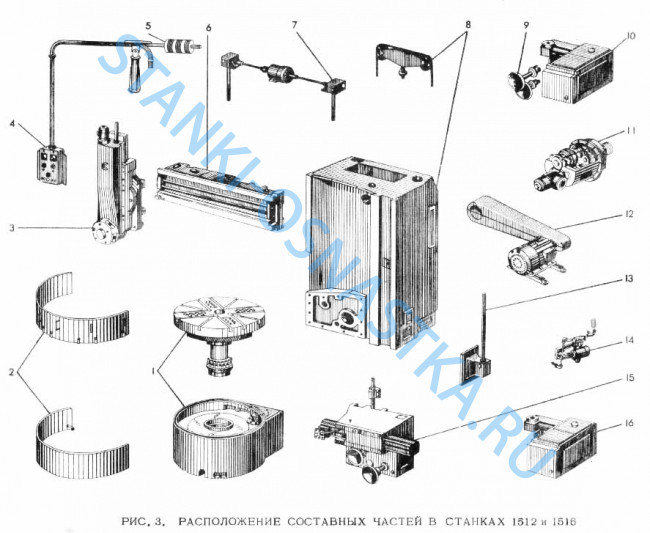

Планшайба - приспособление в виде фланца, установленного на шпинделе токарного, расточного и других станков для закрепления обрабатываемой заготовки или инструмента и передачи им вращения. В прорези планшайбы вставлены болты, с помощью   которых, а также планок и скоб, закрепляется обрабатываемая заготовка. Положение заготовки относительно оси вращения при   применении планшайб должно выверяться.

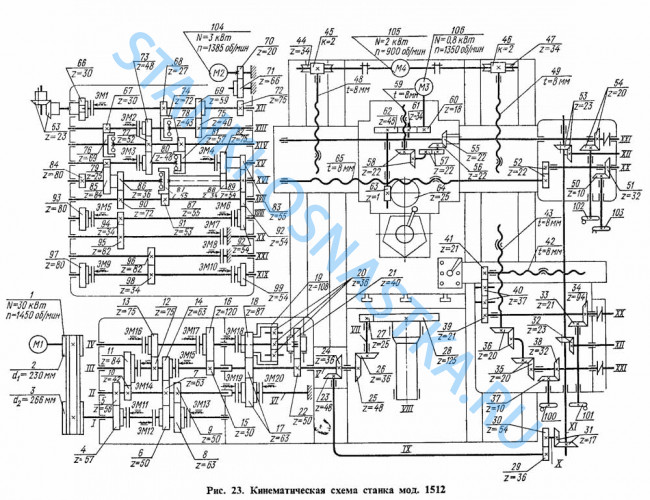

 Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.

Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
