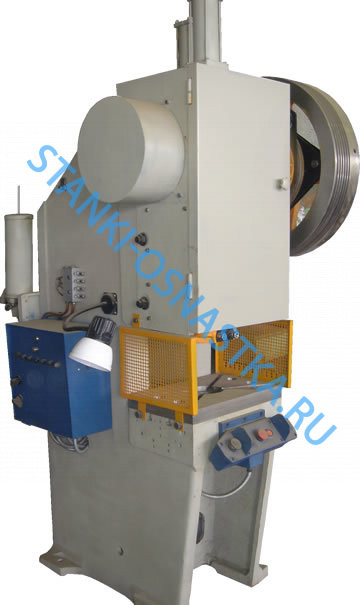

Вал эксцентриковый в сборе КД2122Г
Оставить отзыв
Описание
Вал эксцентриковый в сборе КД2122Г состоит из собственно эксцентрикового вала, эксцентриковой втулки, буксы и переходной втулки, предназначенной для установки средств механизации на прессе КД. Регулировка величины хода ползуна осуществляется вращением эксцентриковой втулки, которая входит в зацепление с валом через зубчатое эвольвентное зацепление и выводится из зацепление вращением гайки. При этом во избежании смещения шатуна необходимо между шатуном и буксой станины вложить деревянную проставку. После установки необходимой величины хода ползуна эксцентриковая втулка вводится с зацепление с эксцентриковым валом и стопорится болтом, а деревянная проставка удаляется. Остановка ползуна в верхней мертвой точке, после изменения величины хода ползуна, осуществляется вращением дисков. Диски зафиксированны между собой шрифтом и могут проворачиваться вместе после ослабления затяжки болтов.
Технические характеристики:
|
Параметры, единицы измерения |
КД2122Г |
| D | Эв. 55х2,5х20 S3aX |
| D1 | 65X |
| D2 | Эв.100x2,5x38 S3aX |
| D3 | 105Д |
| D4 | М100х2кл.2 левая |
| D5 | Эв.55х2,5х20 CS3аХ |
| D6 | 45 |
| A | 768-I |
| B | 180Х4 |
| C | 365 |
| E | 225 |
| F | 50 |
| h | 5+/-0,1 |
