Вал 16Б20П.061.415

Вал 16Б20П.061.415 — это вал для токарно‑винторезных станков моделей 16К20 и 16К25. Относится к фартуку станка и является валом 6‑й оси.Вал обеспечивает передачу вращательного движения в механизме фартука, участвуя в работе подач станка. Он  важен для точного перемещения суппорта и режущего инструмента при токарных операциях на станке 16К20.

Характеристики:
Номер по каталогу: 16Б20П.061.415.

Длина: 91 мм.

Материал: сталь 45.

Масса: 0,3 кг.

Вал фартука станка 16К20

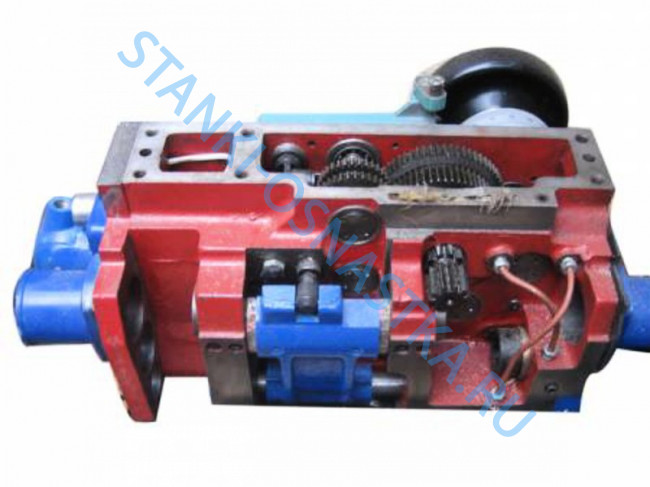

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

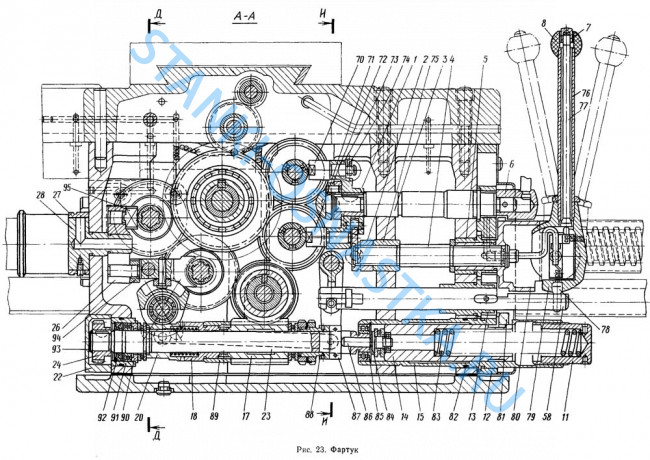

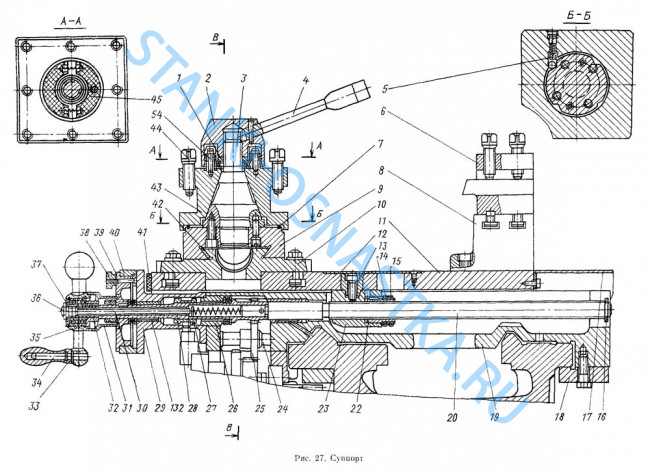

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
