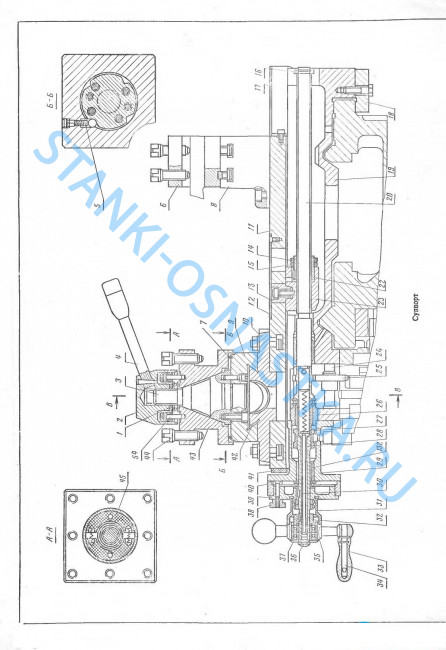

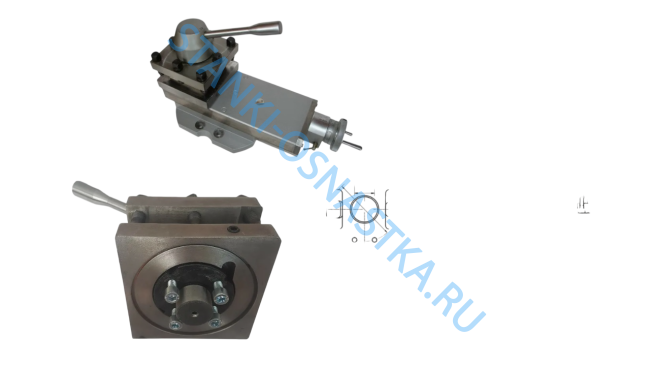

Суппорт в сборе 16К20.040.000СБ

Суппорт в сборе 16К20.040.000СБ — это узел для токарно-винторезного станка 16К20, обеспечивает перемещение резцедержателя с резцом в продольном, поперечном и наклонном к оси станка направлениях.Позволяет сообщать резцу движение вдоль и поперёк станины как механически, так и вручную. При ручной подаче винт суппорта вращается с помощью рукоятки. В направляющих поперечной каретки установлена поворотная плита суппорта, в направляющих которой перемещаются резцовые салазки с резцедержателем. Такая конструкция позволяет устанавливать и зажимать болтами поворотную плиту с резцовыми салазками под любым углом к оси шпинделя.Суппорт токарного станка 16К20 предназначен для перемещения резцедержателя с резцом в продольном, поперечном и наклонном к оси станка направлениях. Резцу можно сообщить движение вдоль и поперек станины как механически, так и вручную.

Состав суппорта 16К20.040.000СБ :

• резцедержатель УГ0101.600.000 (четырёхпозиционный)
• верхняя часть суппорта 16К20.040.011
• клин суппорта
• винт продольной подачи суппорта с гайкой
