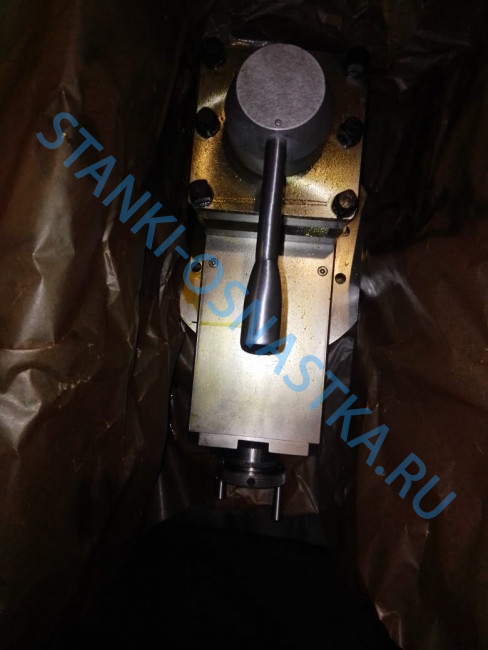

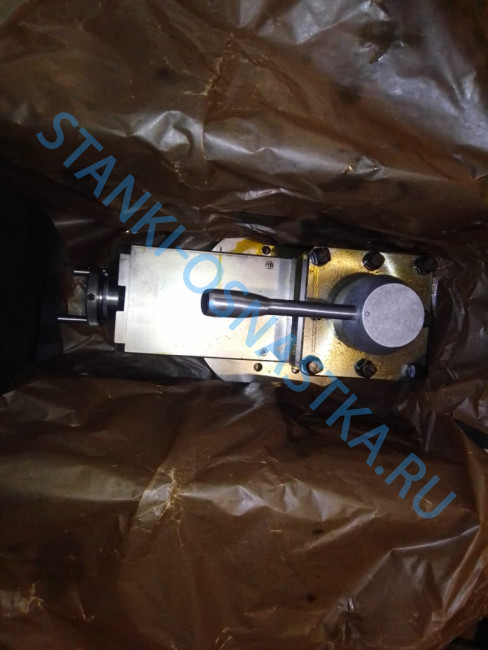

Суппорт мод. СУТ-05 (СА562)

Суппорт мод. СУТ-05 (СА562) предназначен для перемещения режущего инструмента в установленном направлении на каретке станка. Основная  задача — обеспечивать перемещение режущего инструмента в нужном направлении по каретке станка.Тип привода: комбинированный — ручной и механизированный.Резцедержатель: в комплекте идёт модель РДТ-4П с зубчатыми муфтами Хирта. У него четыре фиксированных положения,при необходимости инструмент можно закрепить и в промежуточном. Контроль перемещений: для отсчёта положения есть шкала на боковой поверхности верхней части суппорта и лимб (цена деления лимба — 0,05 мм). Требования к точности: стабильность положения фиксации корпуса резцедержателя — не более 5 мкм, параллельность и прямолинейность перемещения верхней части суппорта относительно установочной плоскости (на длине 150 мм) — не более 16 мкм. Наибольшее перемещение суппорта: не менее 150 мм.

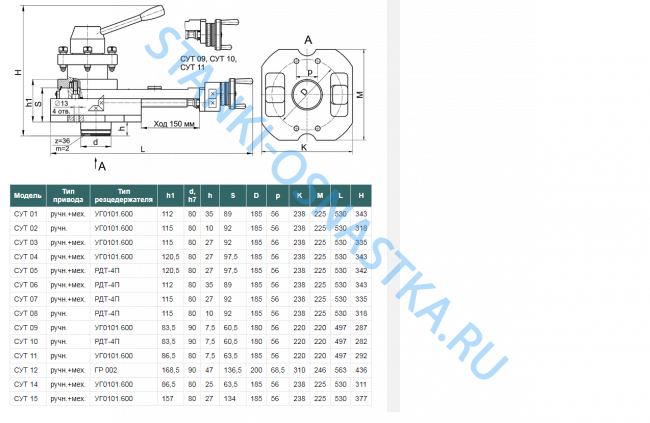

Технические характеристики:
