Стол поворотный 7204-0003 ф250мм
Оставить отзыв
Описание
Технические характеристики:
|
7204 0002-01 |
7204 0003-01 |
7204 0004-01 |
7204 0005 |
7204 0006 |
|
| Диаметр поворотной части стола D, мм | 200 | 250 | 320 | 400 | 500 |
| Расстояние от зеркала стола до его основания, мм | 105 | 115 | 118 | 130 | 160 |
| Диаметр цилиндрической выточки в цетре столоа d, мм | 30А | 40А | 40А | 40А | 50А |
| Конус Морзе | 3 | 4 | 4 | 4 | 5 |
| Размеры пазов стола, мм | |||||
| цетральных a | 12А3 | 12А3 | 14А3 | 18А3 | 18А3 |
| боковых b | 12А4 | 12А4 | 14А4 | 18А4 | 18А4 |
| установочных | 14А3 | 14А3 | 18А3 | 18А3 | 22А3 |
| крепежных | 14 | 14 | 18 | 18 | 22 |
| Расстояние между пазами 1, мм | 50 | 63 | 80 | 63 | 80 |
| Количество пазов: | |||||
| диаметральных | 2 | 2 | 2 | 2 | 2 |
| боковых | 2 | 2 | 2 | 4 | 4 |
| Передаточное отношение червячной пары | 1:90 | 1:90 | 1:90 | 1:90 | 1:120 |
| Цена деления шкалы лимба, мин | 1 | 1 | 1 | 1 | 1 |
| Цена деления шкалы лимба, мин | 1 | 1 | 1 | 1 | 1 |
| Цена деления шкалы поворотной части стола, град | 1 | 1 | 1 | 1 | 1 |
| Габаритные размеры стола, мм | |||||
| длина | 378 | 426 | 450 | 513 | 570 |
| ширина | 284 | 355 | 400 | 650 | 625 |
| высота | 105 | 115 | 118 | 130 | 160 |
| Масса, кг | 28,3 | 46 | 76 | 104 | 170 |
|

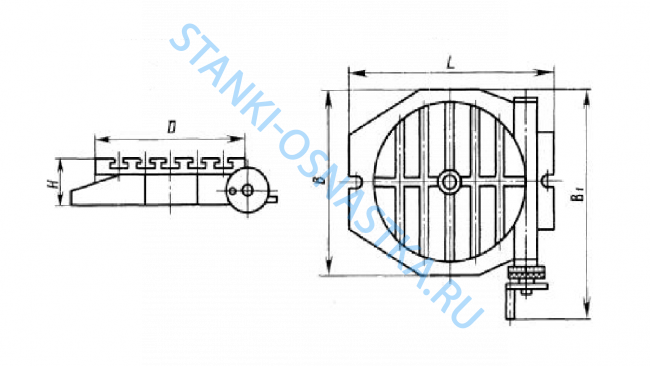

Параметры, единицы измерения |
Значения |
| D | 250 |
| H | 125 |
| B | 360 |
| B 1 | 560 |
| L | 380 |
| L1 | 420 |
Характеристики
| B 1 | 560 мм |
| L, мм | 380 мм |
| B, мм | 360 мм |
| D, мм | 250 мм |
| H, мм | 125 мм |
