Пневматические системы являются неотъемлемой частью оснащения современного металлообрабатывающего цеха. Они отвечают за быстрый и надежный зажим заготовок в патронах и тисках, сдвиг ограждений, переключение инструмента, работу штоков и цилиндров. «Мозгом» любой такой системы, определяющим последовательность и логику движений, является пневмораспределитель.
Это компактное устройство, которое по внешней команде направляет поток сжатого воздуха от источника к потребителю и обеспечивает его сброс. Правильный выбор распределителя напрямую влияет на скорость, точность и энергоэффективность всего пневмоконтура. В этом материале мы детально рассмотрим конструктивные особенности, типы управления и ключевые критерии подбора пневмораспределителей для станочного оборудования.
1. Конструкция и принцип работы золотникового распределителя
Наиболее распространённым в станкостроении является золотниковый пневмораспределитель. Его основной рабочий орган — цилиндрический золотник, перемещающийся в точном расточенном отверстии корпуса. На корпусе расположены порты (каналы): вход давления (P), выходы к потребителю (A, B), выхлопные (R, S). Золотник имеет пояски и канавки, которые в зависимости от своего положения соединяют определённые порты. Смещение золотника осуществляется различными способами (ручным, механическим, пневматическим, электрическим), а возврат в исходное состояние — обычно с помощью пружины.
2. Виды по способу управления и их применение в автоматике станков
- Ручные (кнопочные, рычажные, педальные): Управляются непосредственным физическим воздействием оператора. Применяются в режиме наладки, единичного производства или в системах, где автоматизация нецелесообразна (например, ручной пресс).
- Механические (роликовые, толкательные, плунжерные): Срабатывают от контакта с движущейся частью станка — кулачком, упором, самой обрабатываемой деталью. Незаменимы для создания простых автоматических циклов (например, зажим детали при подводе суппорта).
- Пневматические (с пневмоуправлением): Для их переключения используется вспомогательный пневмосигнал. Позволяют строить сложные логические пневмосхемы, безопасные в условиях пожаро- и взрывоопасности.

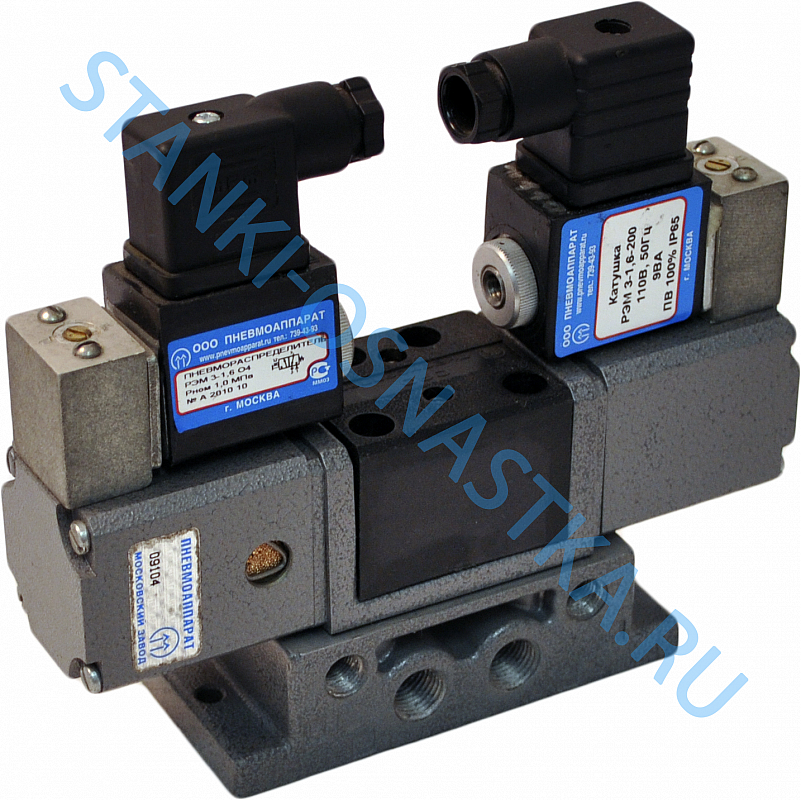

- Электромагнитные (соленоидные): Наиболее востребованный тип в станках с ЧПУ и автоматических линиях. Управляющий сигнал — электрический, подаваемый на катушку соленоида. Обеспечивают максимальную гибкость управления и легкую интеграцию в систему ЧПУ. Бывают с одним соленоидом (с пружинным возвратом) или с двумя (бистабильные, запоминающие положение).
- Комбинированные (электропневматические): В них электрический сигнал через миниатюрный пилотный клапан создаёт пневмосигнал, который и перемещает основной золотник. Это позволяет управлять мощными потоками воздуха слабым электрическим сигналом, повышая ресурс соленоида.
3. Критерии выбора для конкретной задачи
- Размер (условный проход) и расходная характеристика: Определяет пропускную способность и, следовательно, скорость срабатывания пневмоцилиндра. Недостаточный проход приведёт к «удушению» системы и медленной работе.
- Рабочее давление: Должно соответствовать давлению в сети цеха (обычно 4-10 бар).
- Напряжение и тип тока катушки (для электромагнитных): 24В DC — стандарт безопасности, 220В AC — для прямого включения в сеть. Неправильный выбор ведёт к мгновенному сгоранию.
- Количество и тип позиций: 3/2 (три порта, две позиции) — для управления односторонним цилиндром; 5/2 — для цилиндра двустороннего действия; 5/3 — с дополнительной нейтральной (центральной) позицией для остановки цилиндра в любом месте.
- Способ монтажа: Резьбовой (в линию), панельный, модульный на унифицированную планку (стандарт ISO 5599) для сборки компактных распределительных станций.
- Материал корпуса и уплотнений: Латунь, алюминий, нержавеющая сталь; уплотнения из NBR (нитрил) для общего применения или FKM для агрессивных сред и высоких температур.
