В конструкции современных металлообрабатывающих станков и промышленного оборудования критически важную роль играют элементы, обеспечивающие не просто передачу крутящего момента, а его управляемое включение, выключение и регулировку.
Одним из таких ключевых компонентов является электромагнитная муфта. Это устройство, позволяющее дистанционно, быстро и с высокой точностью соединять или разъединять ведущий и ведомый валы, а также плавно регулировать скорость. От её корректной работы зависит функциональность главного привода, подач, систем смазки и безопасности. Данная статья подробно разъясняет принцип действия, основные разновидности и критерии выбора электромагнитных муфт для эффективной интеграции в приводные системы станочного оборудования.
1. Физические основы и конструктивное исполнение

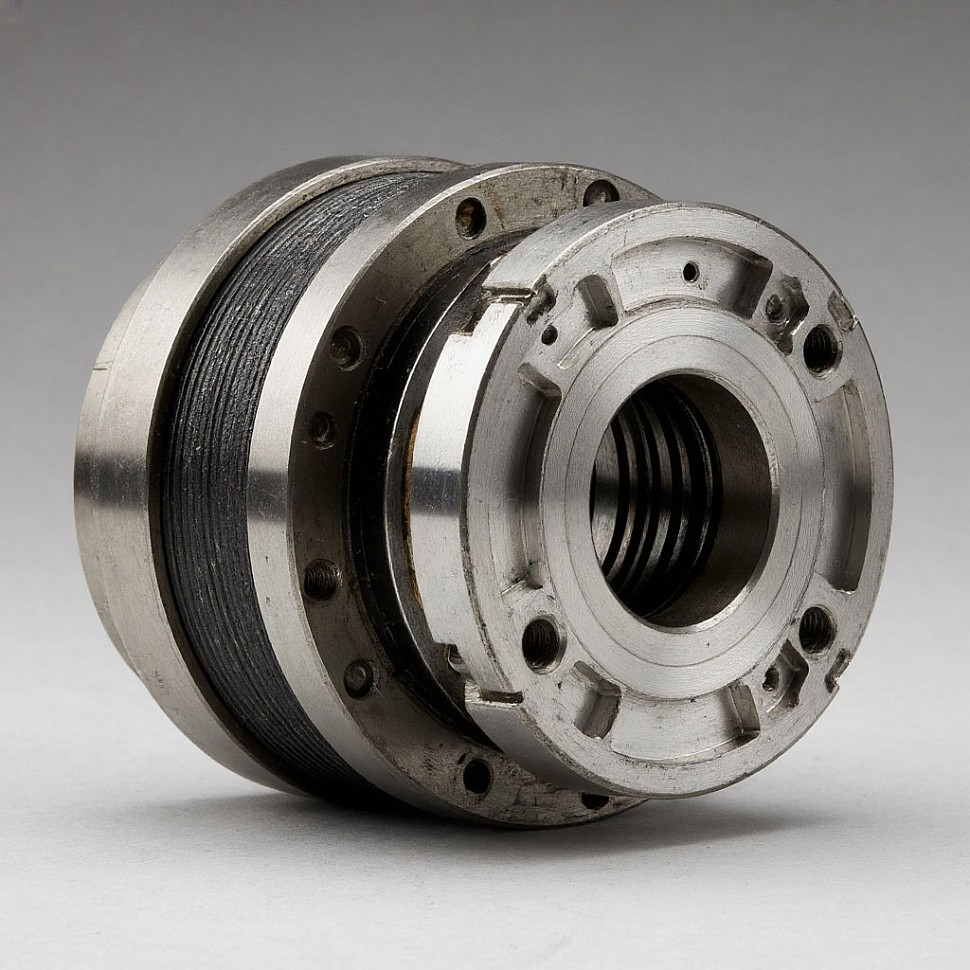

Принцип работы электромагнитной муфты основан на использовании магнитного поля, создаваемого катушкой (соленоидом) при подаче на неё постоянного тока. Внутри корпуса муфты расположены две основные части: ведущая (якорь) и ведомая (индуктор). Между ними находится рабочий зазор. При возбуждении катушки возникающее магнитное поле преодолевает усилие пружин и притягивает якорь к индуктору, осуществляя жёсткое сцепление. В зависимости от конструкции, сцепление может обеспечиваться силами магнитного притяжения, фрикционными накладками или специальным ферромагнитным наполнителем. Главное преимущество — управление мощным силовым потоком с помощью маломощного электрического сигнала, что позволяет легко автоматизировать процессы.
2. Классификация и сферы применения в станкостроении
Электромагнитные муфты подразделяются на несколько типов, каждый из которых решает специфические задачи в приводе станка.
- Муфты электромагнитные фрикционные (сухие и масляные): наиболее распространённый тип. Передача момента происходит за счёт сжатия пакета фрикционных дисков под действием электромагнита. Сухие муфты используются в системах, где недопустимо попадание масла (приводы подач, механизмов переключения). Масляные работают в картере с маслом, что улучшает теплоотвод и увеличивает ресурс, они часто применяются в коробках скоростей и подач тяжелых станков, таких как 1К62 или 1М63, для дистанционного включения конкретных режимов.
- Муфты электромагнитные порошковые: в герметичной полости между ведущей и ведомой частью находится ферромагнитный порошок. При отсутствии тока порошок находится в рыхлом состоянии. При подаче тока частицы намагничиваются, образуя цепочки, и прочно сцепляют обе части муфты. Их ключевое преимущество — возможность плавного и бесступенчатого регулирования передаваемого момента силой тока, а также абсолютная плавность хода. Они идеальны для систем точного натяжения, плавного пуска шпинделя и в приводах подач высокоточных станков.
- Муфты электромагнитные зубчатые (кулачковые): обеспечивают жёсткое кинематическое зацепление. При включении зубцы ведущей полумуфты входят в пазы ведомой. Такое соединение полностью исключает проскальзывание и обеспечивает синхронное вращение, но требует практически полной остановки валов для сцепления. Применяются в механизмах, где недопустим люфт: точное позиционирование, включение делительных цепей, жёсткая блокировка узлов.
- Муфты электромагнитные скольжения (асинхронные): функционируют по принципу асинхронного двигателя. Ведущая часть создаёт магнитное поле, которое, взаимодействуя с ведомой частью, вызывает её вращение. Момент передаётся без механического контакта, что позволяет плавно регулировать скорость ведомого вала в широком диапазоне. Используются в системах регулируемого привода подач и главного движения.
3. Ключевые параметры для выбора и замены
Подбор муфты для ремонта или модернизации требует учёта ряда технических характеристик:
- Номинальный вращающий момент (Мн): Основной параметр. Должен с запасом перекрывать максимальный момент, передаваемый в данном узле станка.
- Максимальная частота вращения: Не должна быть меньше рабочих оборотов вала.
- Напряжение и тип тока питания катушки: Чаще всего 24 В постоянного тока (для безопасности), реже 110В или 220В переменного. Несоответствие ведёт к выходу из строя.
- Время срабатывания (включения/выключения): Критично для высокопроизводительных автоматических циклов.
- Способ монтажа и присоединительные размеры: Диаметр вала, наличие шпоночного паза, габаритные размеры, тип фланца.
- Класс защиты (IP): Определяет устойчивость к пыли и влаге, что важно для условий цеха.
4. Типовые неисправности и практические рекомендации
Частыми причинами выхода из строя являются: износ фрикционных накладок, приводящий к проскальзыванию и перегреву; перегорание или межвитковое замыкание обмотки катушки из-за скачков напряжения или перегрева; замасливание и загрязнение рабочих поверхностей; механический износ подшипниковых узлов или зубцов. Для долговечной работы необходимы: соблюдение электрических параметров, обеспечение хорошего теплоотвода, периодическая проверка величины рабочего зазора и чистоты контактных групп.
