ШВП СВ141П.33.000 с корпусом
Оставить отзыв
Описание
Шариковая винтовая передача (ШВП) СВ141П.33.000 предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.
Технические характеристики:
| Параметры, единицы измерения | Значения |
|---|---|
| условный диаметр резьбы | 50 мм |
| шаг резьбы | 5 мм |
| длина общая | 465 мм |
| длина резьбы | 255 мм |
| модель станка | СВ141П |

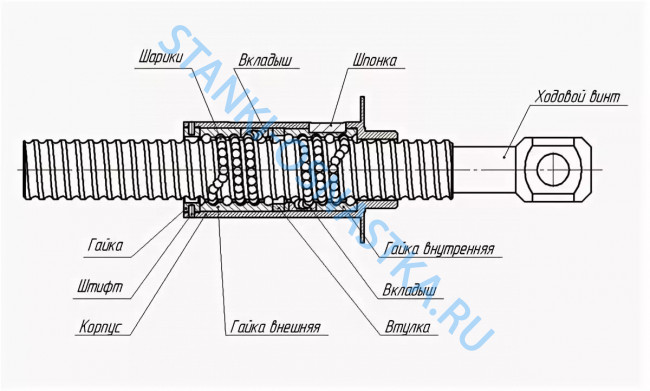

Устройство ШВП:
Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше.
Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.
Характеристики
| Шаг S, мм | 5 мм |
| D, мм | 50 мм |
| L общая, мм | 465 мм |
| L резьбы, мм | 255 мм |
| Модель станка | СВ141П |
