ШВП 16К30Ф3.02.55.001

Шариковая винтовая передача (ШВП) 16К30Ф3.02.55.001предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.

Технические характеристики:

- длина общая: 750 мм

- длина резьбы: 505 мм

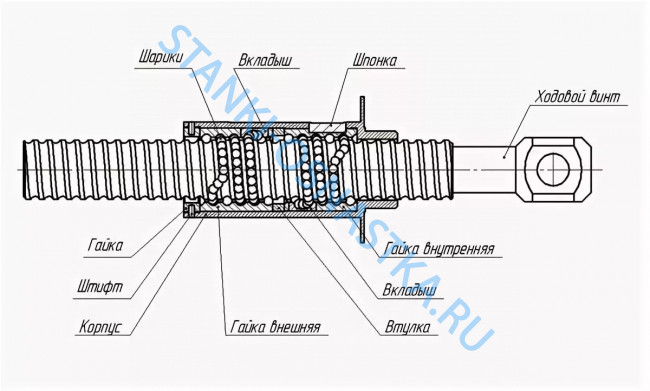

Устройство ШВП:

Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.
