Шестерня сменная 16Б20.080.403 (Z=64)

Сменная шестерня 16Б20.080.403 (Z=64) — это шестерня для коробки передач токарных станков 16К20, передаёт вращение от выходного вала шпиндельной бабки к выходному валу коробки подач. Позволяет настраивать станок для нарезания различных резьб на станке 16К20.

Характеристики:

• Количество зубьев (Z): 64
• Модуль (m): 2
• Ширина венца: 15 мм
• Диаметр по венцу: 132 мм
• Посадка шлиц: 6×28×347.
• Масса 1,3 кг.

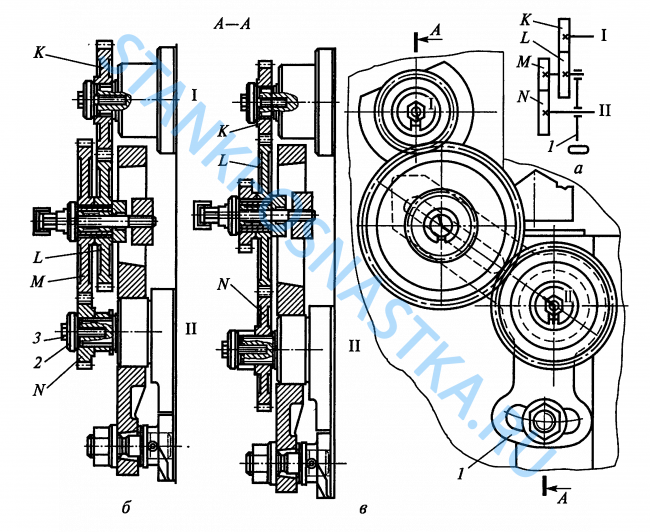

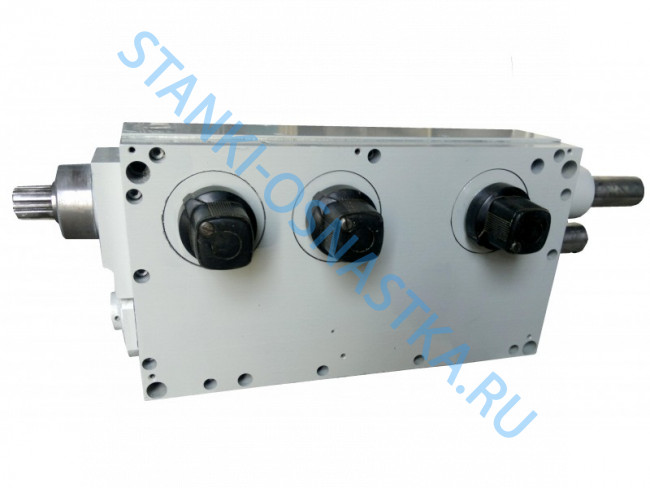

Коробка передач (сменныешестерни) служит для передачи вращения от выходного вала (ось /) шпиндельной бабки на выходной вал (ось //)коробки подач с помощью установки комби­наций сменных шестерен. Станок можно налажи­вать на нарезание различных резьб. Сменные шестерни К и N монтируются на шлицевых валах и закрепляются болтами 9 через шай­бы 8. Промежуточные шестерни L и М устанавлива­ются на шлицевой втулке 10 оси 13, закрепляемой при помощи ключа в требуемом месте паза крон­штейна 3, который фиксируется гайкой 6. На торцах сменных шестерен К, L, М, N нанесены, число зубьев z и модуль т. При закреплении кронштейна 3 и оси 13 нужно установить сменные шестернис мини­мальным радиальным зазором.
