Шестерня сменная 16Б20.080.401 (Z=86)

Сменная шестерня 16Б20.080.401 (Z=86) — это шестерня, используемая в коробках передач токарно-винторезных станков 16К20 и 16К25. Служит для передачи вращения от выходного вала шпиндельной бабки на выходной вал коробки подач, позволяя настраивать станок на нарезание различных резьб на станке 16К20.

Характеристики:

• Количество зубьев (Z): 86
• Модуль (m): 2
• Ширина венца: 15 мм
• Диаметр по венцу: 176 мм
• Посадка шлиц: 6х28х34х7
• Масса 2,6 кг

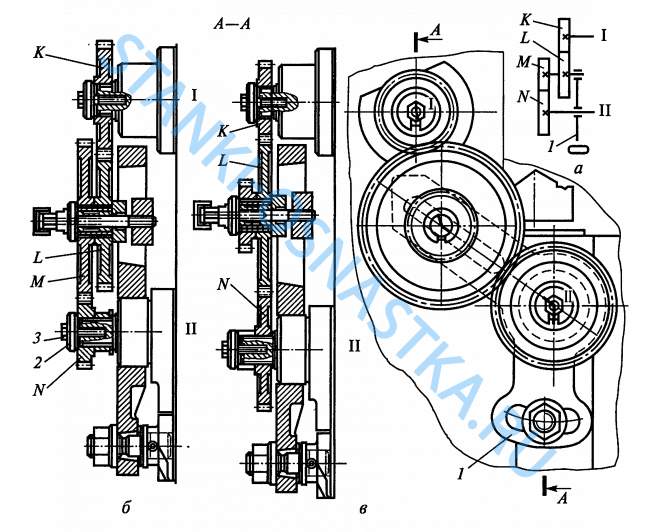

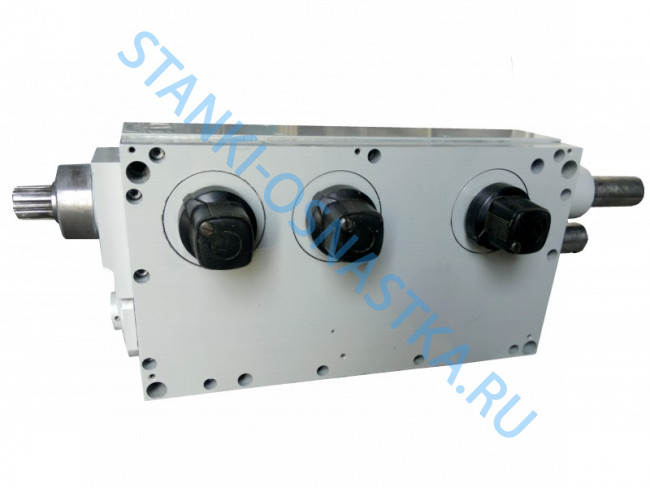

Коробка передач (сменныешестерни) служит для передачи вращения от выходного вала (ось /) шпиндельной бабки на выходной вал (ось //)коробки подач с помощью установки комби­наций сменных шестерен. Станок можно налажи­вать на нарезание различных резьб. Сменные шестерни К и N монтируются на шлицевых валах и закрепляются болтами 9 через шай­бы 8. Промежуточные шестерни L и М устанавлива­ются на шлицевой втулке 10 оси 13, закрепляемой при помощи ключа в требуемом месте паза крон­штейна 3, который фиксируется гайкой 6. На торцах сменных шестерен К, L, М, N нанесены, число зубьев z и модуль т. При закреплении кронштейна 3 и оси 13 нужно установить сменные шестернис мини­мальным радиальным зазором.
