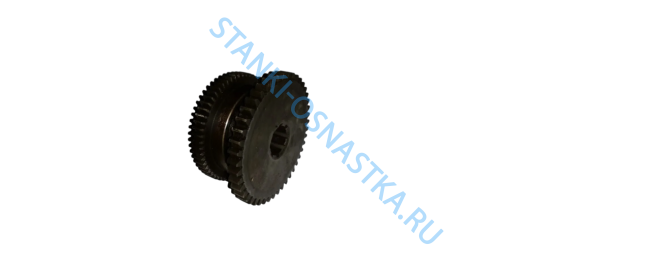

Шестерня 8-й оси 16К20.020.503 (Z=60,45)

Шестерня 8-й оси 16К20.020.503 (Z=60,45) - шестерни 8‑й оси коробки скоростей (передней бабки) для токарно‑винторезных станков 16К20 и 16К25. Элемент коробки скоростей, участвует в передаче вращения и переключении ступеней частоты вращения шпинделя станка 16К20.

Характеристики:

• Конструкция: шестерня типа «Блок‑двойка» (два венца с разными параметрами на одном основании).
• Параметры первого венца (z₁):
  • число зубьев: 45;
  • модуль (m1): 3;
  • ширина венца: 14 мм;
  • диаметр по венцу: 141 мм.
• Параметры второго венца (z₂):
  • число зубьев: 60;
  • модуль (m2): 2;
  • ширина венца: 14 мм;
  • диаметр по венцу: 124 мм.
• Шлицы: 8 × 32 × 38 × 6.
• Масса: 4,29 кг.
• Позиция на схеме: поз. 229
