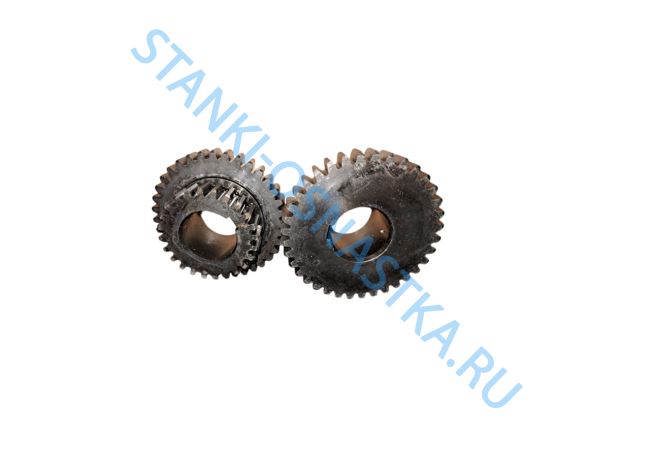

Шестерня 7-й оси 16К20.020.180СБ поз.86 (Z=24,36)

Шестерня 7-й оси 16К20.020.180СБ поз.86 (Z=24,36) — это шестерня 7-й оси коробки скоростей для токарно-винторезных станков 16К20 и 16К25. Играет ключевую роль в передаче движения и обеспечении корректной работы механизма коробки скоростей станка 16К20.Шестерня используется в передней бабке станка и обеспечивает работу коробки скоростей, которая позволяет получать различные частоты вращения шпинделя станка 16К20.

Характеристики:

• Количество зубьев: z1 = 24, z2 = 36.
• Модуль: m1 = m2 = 2,25.
• Ширина венца: 14 мм (для z1).
• Диаметр по венцу: 58,5 мм (для z1), 85,5 мм (для z2).
• Посадка: ф22.
• Масса: около 0,73 кг.
