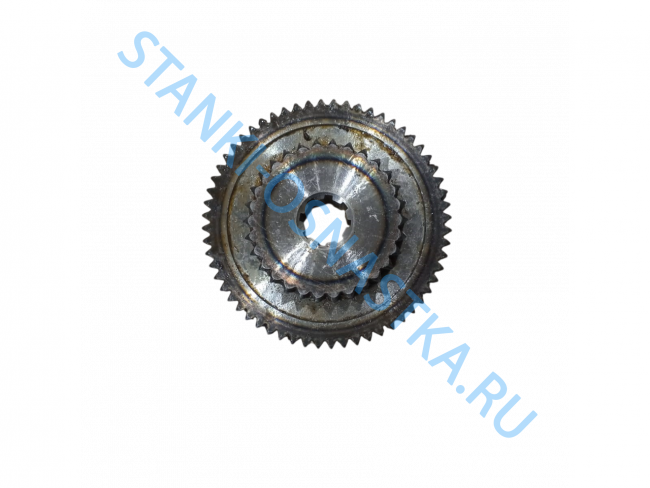

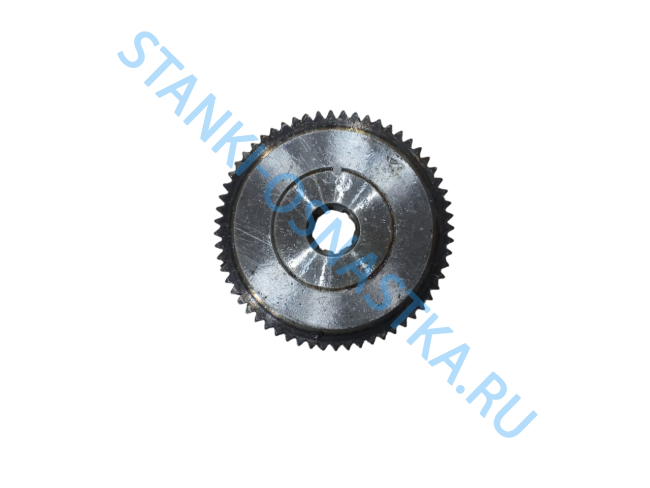

Шестерня 3-й оси 16К20.020.515

Шестерня 3 оси коробки скоростей станка 16К20.020.515. Коробка скоростей обеспечивает шесть ступеней частоты вращения шпинделя.

 Технические характеристики:

 - Z: 60;30

Колесо зубчатое 16К20.020.515

3-ей оси коробки скоростей состоит из:

колесо зубчатое 16К20.020.515/1 + колесо зубчатое 16К20.020.436/2

колесо зубчатое 16К20.020.515/1:

число зубьев - 60

модуль - 3

колесо зубчатое 16К20.020.436/2:

число зубьев - 30

модуль - 3,5

шлицы - 8х32х38х6
