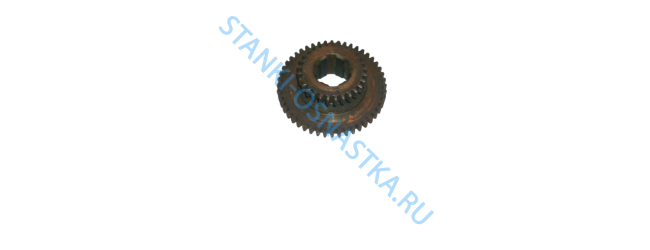

Шестерня 1К62-07-81

Шестерня 1К62-07-81 — это двухвенцовая шестерня коробки подач токарного станка модели 1К62 и его модификаций. Деталь является важной составляющей механизма передачи движения станка 1К62 .

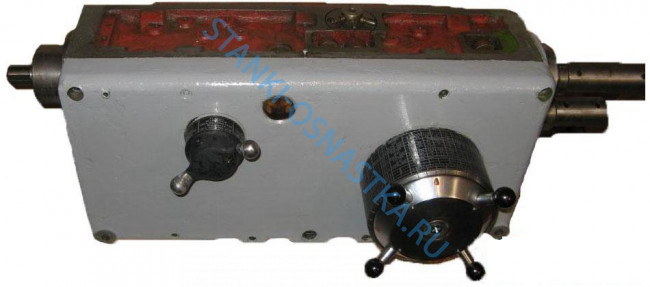

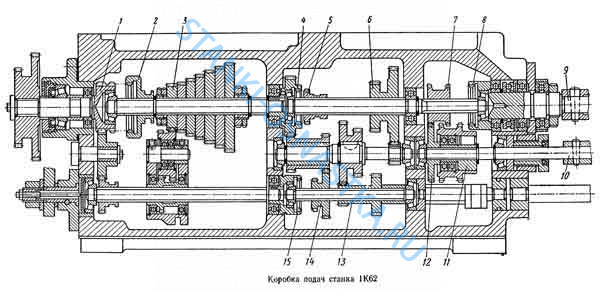

Шестерня входит в состав коробки подач 1К62 , которая выполняет следующие функции:

• Передача вращения ходовому валу
• Передача вращения ходовому винту
• Изменение числа оборотов для получения необходимых подач

Характеристики

• Тип шестерни: двухвенцовая
• Количество зубьев: 28 и 48
• Модуль: 2
• Материал: сталь 40Х (ГОСТ 4543-71)
• Посадочное отверстие: шлицевое (6×28×32×8)
• Твердость зубьев: 48-54 HRC
• Масса: 0,9 кг
• Ширина венца: 10 мм
• Диаметр по венцу:
  • для z=28: 60 мм
  • для z=48: 98,08 мм
