Шестерня 16Б20П.070.498 (Z=23/21)

Шестерня 16Б20П.070.498 (Z=23/21) — это шестерня, используемое в коробке подач станка  модели 16К20. Играет ключевую роль в изменении скоростей вращения ходового винта и ходового вала станка 16К20, что позволяет регулировать перемещение суппорта в продольном и поперечном направления

Характеристики

• Количество зубьев: Z1 = 23, Z2 = 21
• Модуль (m): 2 для обеих частей
• Ширина венца: Z1 — 12 мм, Z2 — 7 мм
• Диаметр по венцу: Z1 — 50 мм, Z2 — 38 мм
• Посадка шлиц: 6×21×25×5
• Масса: около 0,3 кг.

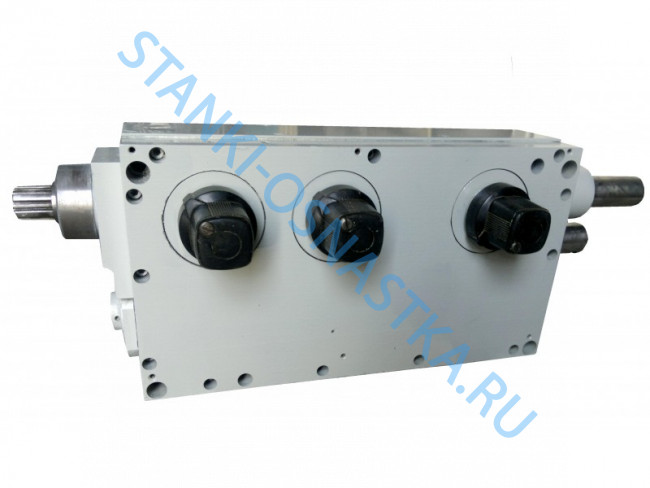

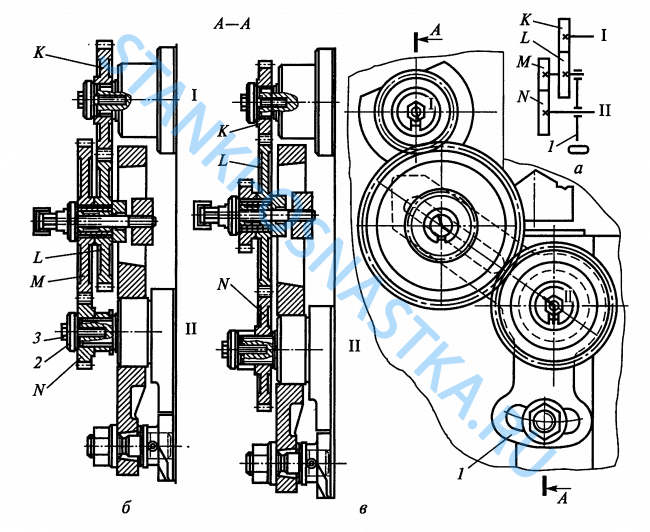

Назначение коробки подач - изменять скорости вращения ходового винта и ходового вала, чем достигается перемещение суппорта с выбранной скоростью в продольном и поперечном направлениях. Вал 14 в подшипниках 15 (смотри схему) коробки подач получает вращение от зубчатых колес гитары; вместе с ним вращается и имеет возможность перемещаться вдоль него зубчатое колесо П с рычагом 10.

На одном конце рычага 10 вращается (на оси) зубчатое колесо 12, сопряженное с зубчатым колесом 11, а на другом - рукоятка 9, с помощью которой рычаг 10 перемещается вдоль вала 14 и может занимать любое из десяти положений (по числу зубчатых колес в механизме 1 Нортона). В каждом из таких положений рычаг 10 поворачивается и удерживается штифтом 9, который входит в соответствующие отверстия на передней стенке 7 коробки подач. При этом зубчатое колесо 12 входит в зацепление с соответствующим зубчатым колесом 13 механизма 1, в результате чего устанавливается выбранное число оборотов вала 2. Вместе с валом 2 вращается зубчатое колесо 3, которое можно перемещать вдоль него рукояткой.

При перемещении вправо зубчатое колесо 3 посредством кулачковой муфты 4 соединяется с ходовым винтом 5 и передает ему вращательное движение, а при перемещении влево - входит в зацепление с зубчатым колесом 8 и передает вращательное движение ходовому валу 6.
