Шестерня 16Б20П.070.436 (Z=18/28)

Шестерня 16Б20П.070.436 (Z=18/28) — это шестерня  коробки подач для токарных станков модели 16К20. Имеет два венца с разным количеством зубьев: 18 и 28, при модуле m=2.

Характеристики:

• Количество зубьев: Z1 = 18, Z2 = 28
• Модуль: m1 = m2 = 2
• Ширина венца: 9 мм для обоих венцов
• Диаметр по венцу: 40 мм (для Z1) и 60 мм (для Z2)
• Посадка шлиц: 6×21×25×5.
• Масса: 0,285 кг.

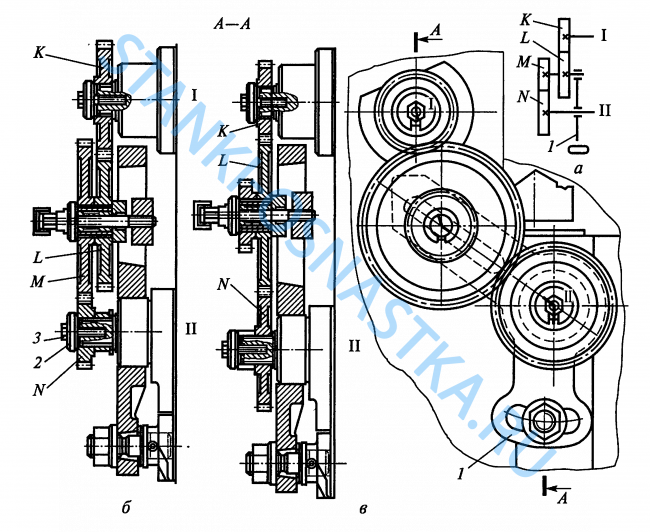

Назначение коробки подач - изменять скорости вращения ходового винта и ходового вала, чем достигается перемещение суппорта с выбранной скоростью в продольном и поперечном направлениях. Вал 14 в подшипниках 15 (смотри схему) коробки подач получает вращение от зубчатых колес гитары; вместе с ним вращается и имеет возможность перемещаться вдоль него зубчатое колесо П с рычагом 10.

На одном конце рычага 10 вращается (на оси) зубчатое колесо 12, сопряженное с зубчатым колесом 11, а на другом - рукоятка 9, с помощью которой рычаг 10 перемещается вдоль вала 14 и может занимать любое из десяти положений (по числу зубчатых колес в механизме 1 Нортона). В каждом из таких положений рычаг 10 поворачивается и удерживается штифтом 9, который входит в соответствующие отверстия на передней стенке 7 коробки подач. При этом зубчатое колесо 12 входит в зацепление с соответствующим зубчатым колесом 13 механизма 1, в результате чего устанавливается выбранное число оборотов вала 2. Вместе с валом 2 вращается зубчатое колесо 3, которое можно перемещать вдоль него рукояткой.

 При перемещении вправо зубчатое колесо 3 посредством кулачковой муфты 4 соединяется с ходовым винтом 5 и передает ему вращательное движение, а при перемещении влево - входит в зацепление с зубчатым колесом 8 и передает вращательное движение ходовому валу 6.
