Шестерня 16Б20П.070.429 (Z=34/32)

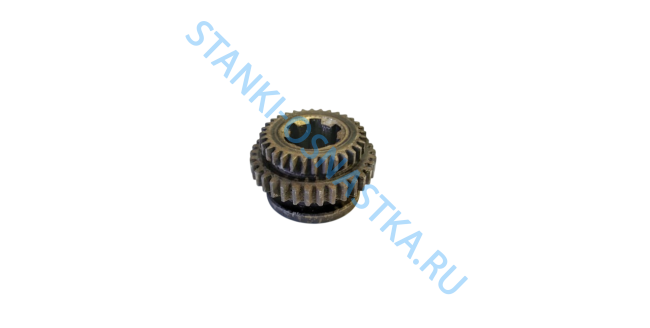

Шестерня 16Б20П.070.429 (Z=34/32) — это шестерня коробки подач для токарных станка  16К20.Используется для изменения скоростей вращения ходового винта и ходового вала станка 16К20 , что позволяет регулировать перемещение суппорта в продольном и поперечном направлениях станка 16К20.

Характеристики:

• Количество зубьев: Z1 = 34, Z2 = 32
• Модуль: m1 = 1,75, m2 = 1,5
• Ширина венца: для Z1 — 9 мм, для Z2 — 7 мм
• Диаметр по венцу: для Z1 — 62,4 мм, для Z2 — 51 мм
• Посадка шлиц: 6х23х28х6
• Масса: 0,36 кг

Чертежи сопряжённых колёс: 16Б20П.070.548, 16Б20П.070.437.

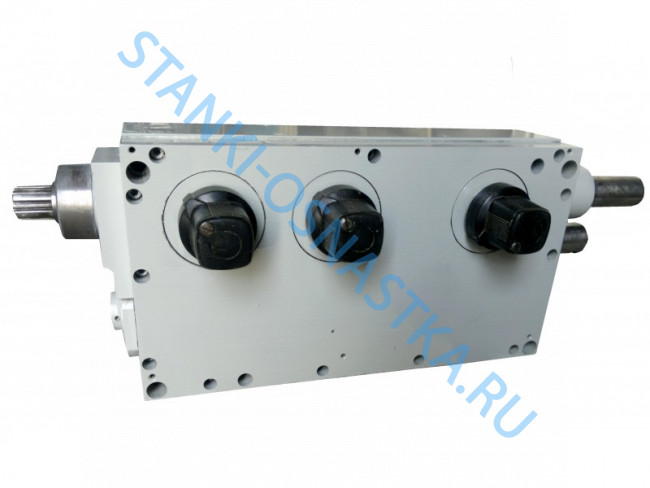

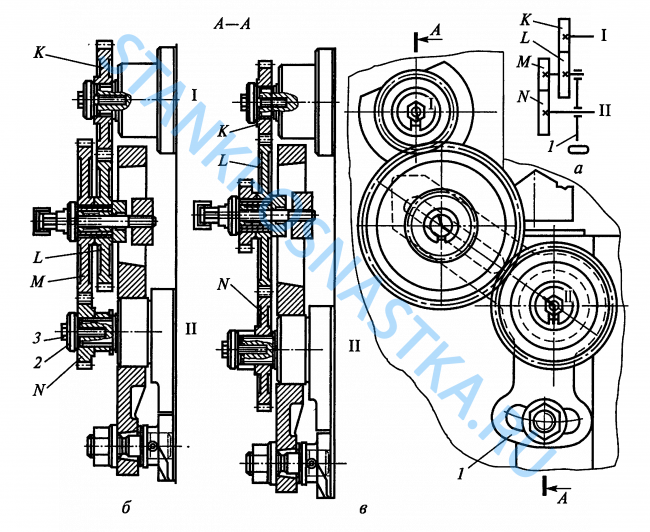

Назначение коробки подач - изменять скорости вращения ходового винта и ходового вала, чем достигается перемещение суппорта с выбранной скоростью в продольном и поперечном направлениях. Вал 14 в подшипниках 15 (смотри схему) коробки подач получает вращение от зубчатых колес гитары; вместе с ним вращается и имеет возможность перемещаться вдоль него зубчатое колесо П с рычагом 10.

На одном конце рычага 10 вращается (на оси) зубчатое колесо 12, сопряженное с зубчатым колесом 11, а на другом - рукоятка 9, с помощью которой рычаг 10 перемещается вдоль вала 14 и может занимать любое из десяти положений (по числу зубчатых колес в механизме 1 Нортона). В каждом из таких положений рычаг 10 поворачивается и удерживается штифтом 9, который входит в соответствующие отверстия на передней стенке 7 коробки подач. При этом зубчатое колесо 12 входит в зацепление с соответствующим зубчатым колесом 13 механизма 1, в результате чего устанавливается выбранное число оборотов вала 2. Вместе с валом 2 вращается зубчатое колесо 3, которое можно перемещать вдоль него рукояткой.

При перемещении вправо зубчатое колесо 3 посредством кулачковой муфты 4 соединяется с ходовым винтом 5 и передает ему вращательное движение, а при перемещении влево - входит в зацепление с зубчатым колесом 8 и передает вращательное движение ходовому валу 6.
