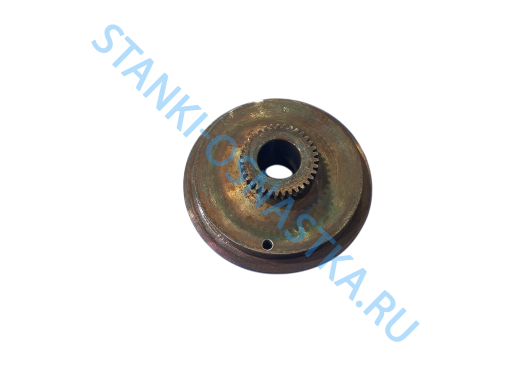

Шестерня 16Б20П.061.569 (Z=35)

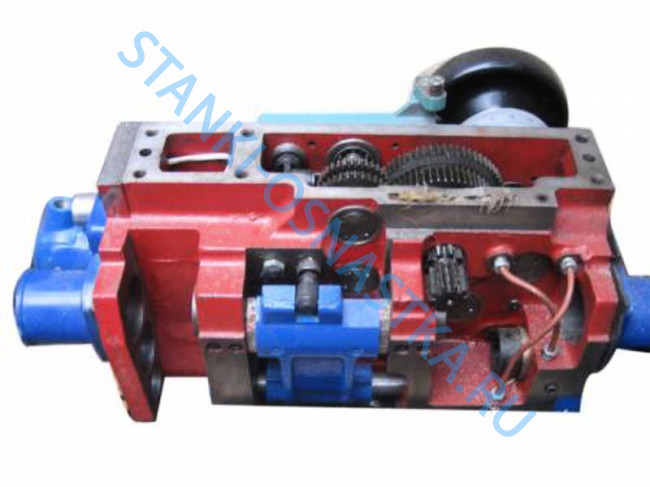

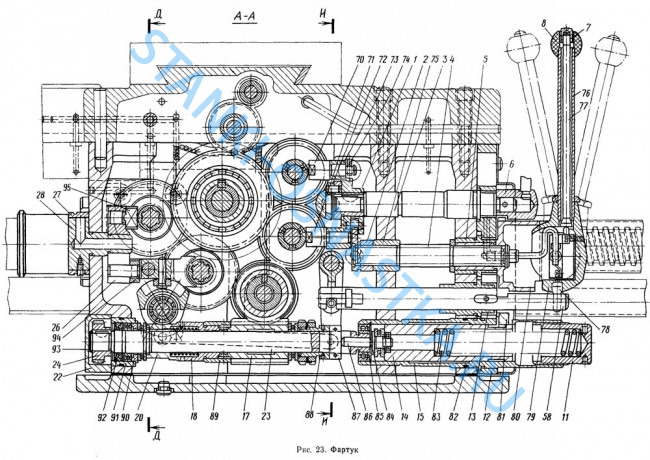

Шестерня 16Б20П.061.569 (Z=35) — это зубчатое колесо станка 16К20, используемое в фартуке токарно-винторезных станков моделей 16К20, 16К25, MK6056, MK6046. Играет важную роль в механизме управления подачами станка, обеспечивая передачу движения и управление продольным и поперечным перемещением резца. Шестерня устанавливается на 8-й оси фартука станка 16К20.

Характеристики:

• Количество зубьев (Z): 35
• Модуль (m): 1,25
• Ширина венца: 8 мм
• Диаметр по венцу: 46,25 мм
• Посадка: ф25 мм
• Материал: сталь 40Х
• Масса: 1,47 кг
• Чертеж сопряжённого колеса: 16Б20П.061.353.
