Шестерня 16Б20П.061.442 (Z=30)

Шестерня 16Б20П.061.442 (Z=30) — это зубчатое колесо фартука токарного станка 16К20. Отвечает за продольное и поперечное перемещение резца (подачу) и управление подачей на станке 16К20.

Характеристики
Модуль: 1,5
Число зубьев: 30
Зацепляется с деталью 16Б20П.061.440
Посадочное отверстие под шпонку призматическую: 20 × 21,8 × 4 мм
Длина общей нормали: 16,13 мм
Термообработка: ТВЧ зубьев
Твёрдость зубьев: 48–52 HRC

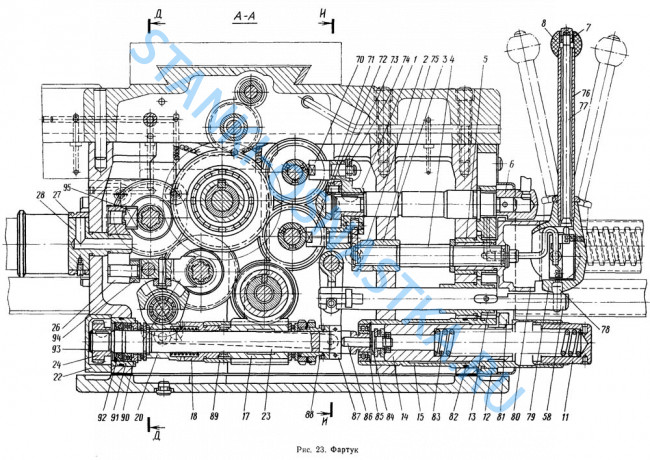

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

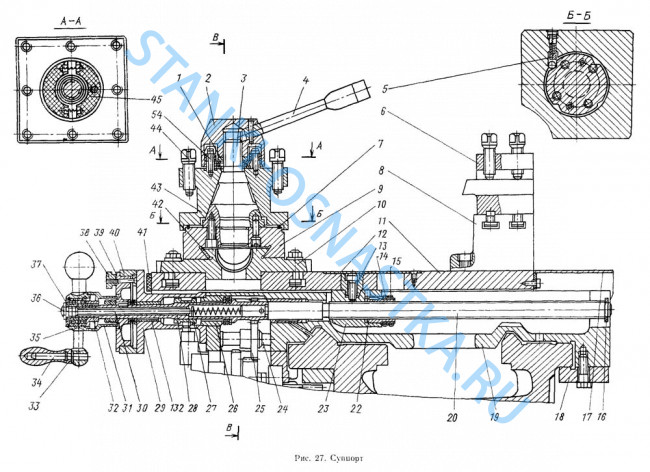

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
