Шестерня 16Б20П.061.353 (Z=36,18)

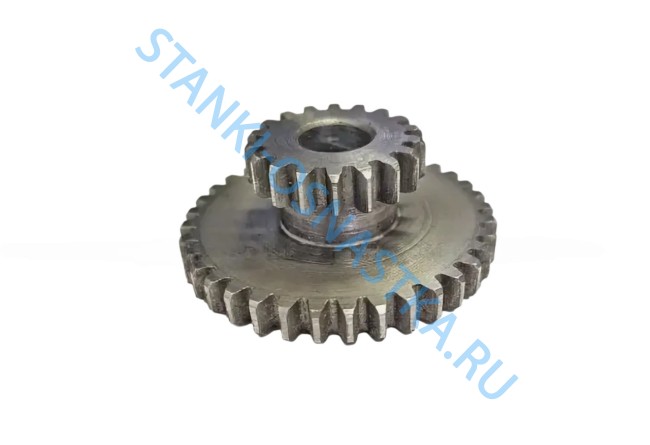

Шестерня 16Б20П.061.353 (Z=36,18) — это зубчатое колесо станка 16К20,используется в фартуке токарных станков 16К20 и 16К25. Обеспечивает передачу движения для продольного и поперечного перемещения резца (подачи)на станке.

Характеристики:
Количество зубьев: 36 и 18
Модуль (m): 1,25
Ширина венца: 6 мм для 36 зубьев, 5 мм для 18 зубьев

 Диаметр по венцу: 47,5 мм для 36 зубьев, 25 мм для 18 зубьев

 Посадочное отверстие: 10 мм

 Материал: сталь 40Х

 Масса: около 0,11 кг

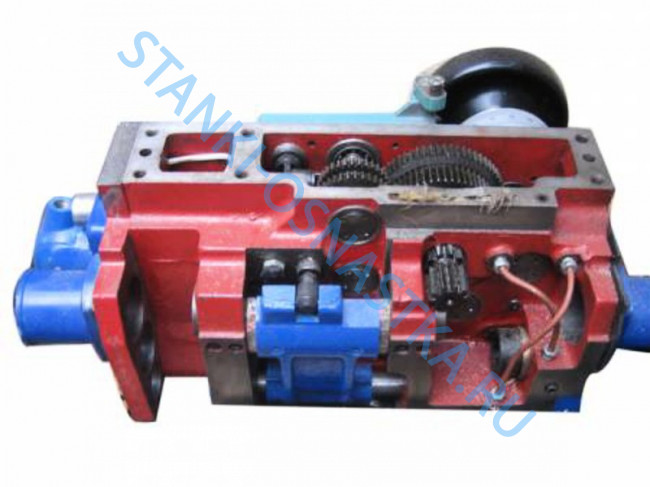

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

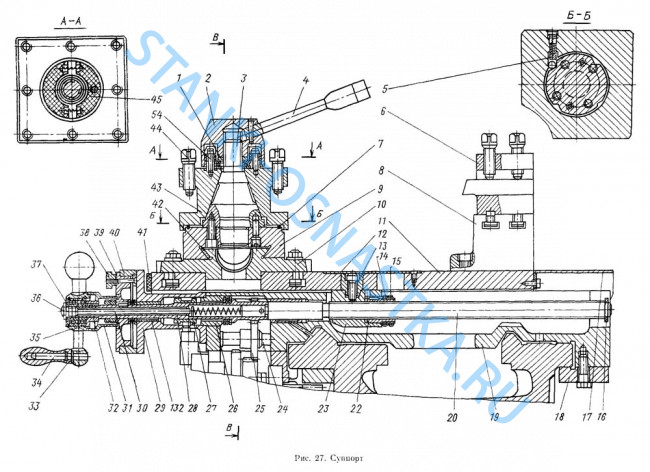

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
