Резцедержатель УГ 0101.600.000.000

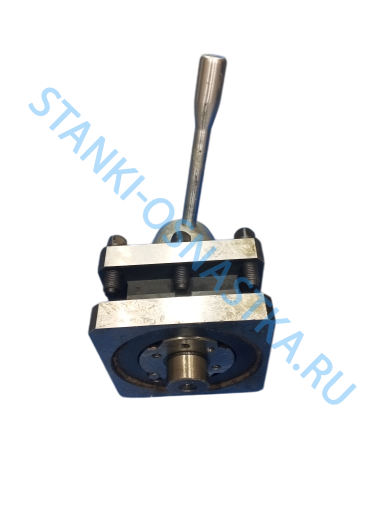

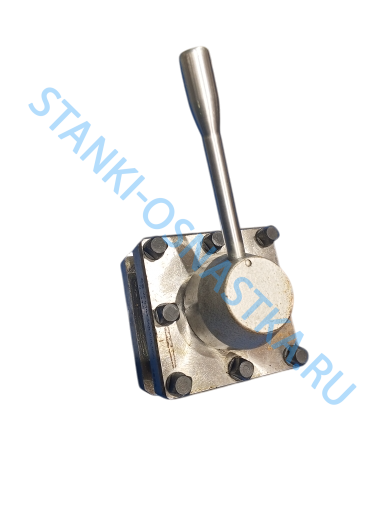

Резцедержатель  УГ0101.600.000.000 — это четырёхпозиционный резцедержатель, предназначенный для установки на токарно-винторезные станки 16К20, 16Р25П, СА562, ГС 526У  . Используется для закрепления призматических резцов и инструмента с цилиндрическими или коническими хвостовиками на станке.

Характеристики:

• Тип фиксации: ролик по сопряжённым коническим поверхностям.
• Точность позиционирования: 0,045 мм.
• Материал: цементированная сталь с твёрдостью рабочих поверхностей 52–60 HRC.

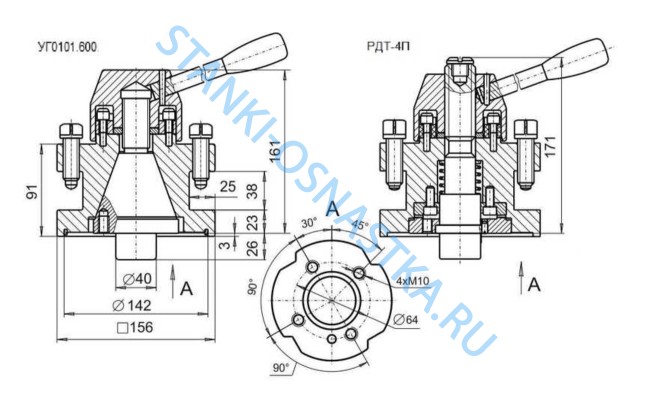

• Установочные размеры:
  • l (длина): 23 мм;
  • F (ширина): 64 мм;
  • С (высота): 40 мм;
  • D (диаметр): 142 мм;
  • h (высота оси): 25 мм;
  • S (общая длина): 156 мм.
• Подходит для станков 16К20, 16Р25П, СА562, ГС 526У
