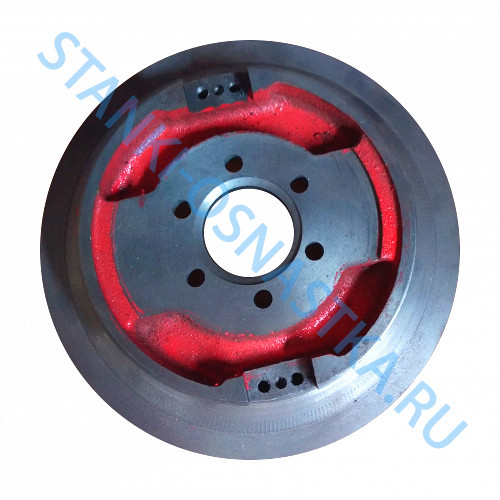

Поршень муфты-тормоз УВ3141-00-102

Описание

Муфта-тормоз УВ

Устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе. Используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины). Особенности конструкции: Жестко сбалансированная блочная конструкция. Возможность настройки хода цилиндра по мере износа фрикционных накладок. Ход цилиндра муфты, исключающий сдваивания ходов машины. Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны. Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом. Опорные диски - высокопрочный чугун.

Модель муфты-тормоза	Условное обозначение отверстия D, ГОСТ 6033-80	D1	D2	D3	D4	D5	D6	L	L1	L2	L3
УВ3132	55xH7x2.5	55D10	345±0.3	265	300	136	95	151	147	100	29
УВ3135	55xH7x2.5	55D10	400*	300	535	160	95	157	151	100	41
УВ3138	75xH7x3.5	75D10	465*	360	405	190	115	168	137	97	43
УВ3141	85xH7x3.5	85D10	570±0.5	455	500	250	130	180	177	115	40
УВ3144	110xH7x3.5	110D10	670±0.5	545	600	310	155	210	200	119	46
УВ3146	130xH7x3.5	130D10	755±0.5	625	675	310	170	225	222	123	50

Модель муфты-тормоза	Условное обозначение отверстия D, ГОСТ 6033-80	L4	L5	L6	L7	L8	H	H1	H2	H3	d	d1	h
УВ3132	55xH7x2.5	12	0	25	15	35	410	265	90	410	20H12	22	18
УВ3135	55xH7x2.5	6	0	25	15	35	480	300	100	50	30H12	32	28
УВ3138	75xH7x3.5	0	28	35	15	35	550	365	135	50	30H12	32	28
УВ3141	85xH7x3.5	0	15	37	15	35	660	465	175	50	35H12	38	32
УВ3144	110xH7x3.5	6	27	46	17	41	760	550	225	50	36H12	38	32
УВ3146	130xH7x3.5	0	40	45	20	53	860	640	280	60	50H12	55	58
