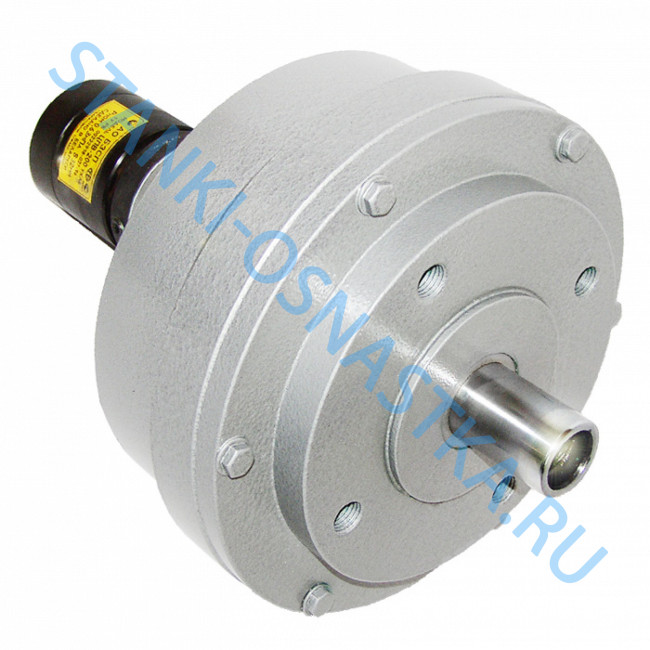

Пневмоцилиндр ЦПВ-200
Оставить отзыв
Описание
Пневматический цилиндр вращающийся зажимной ЦПВ-200 предназначен для установки в металлорежущих станках в качестве привода механизированных патронов. Для предотвращения падения давления в полостях цилиндра, при внезапном падении давления в подводящей системе, в пневмоцилиндр встроены пневматические клапаны, автоматически отключающие полости цилиндра от подводящей системы и обеспечивающие поддержание силы зажима детали в патроне до остановки вращения шпиндиля станка. Пневматические зажимные цилиндры ЦПВ-200.2 с контролем положения поршня ( К ) предназначены для установки в станках-автоматах, содержащих пнемораспределитель с электрическим управлением.
Для пневмоцилиндров с контролем хода - индукционный выключатель ВИ-М12-Р-3-250-3 ГОСТ 26430-85 устанавливает заказчик.
Пневмоцилиндры двухпорошневые ( исполнение - «2») предназначены для передачи больших усилий зажима. Присоединительные размеры резьбы коллектора К3/8 ГОСТ 6111-52.
Технические характеристики:
| Параметры, единицы измерения | Значения |
|---|---|
| Диаметр поршня, мм | 200 |
| Номинальное давление, МПа | 0,63 |
| Максимальная частота вращения, мин | 4000 |
| Тяговое усилие при номинальном давлении, ДаН | 1800 |
| Давление страгивания, МПа | 0,6 |
| Время перемещения на величину полного хода, с. | 2 |
| Дисбаланс, г/см | 100 |
| Масса, кг | 12 |
