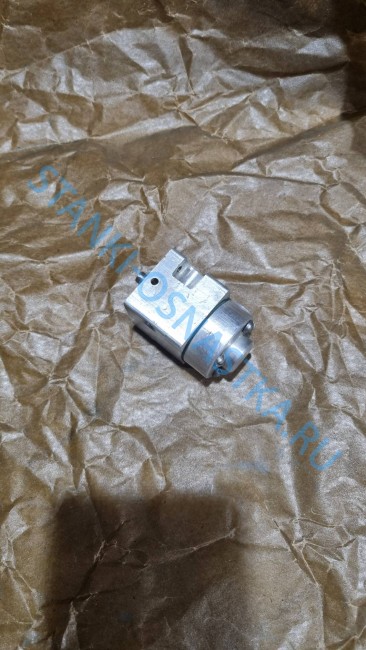

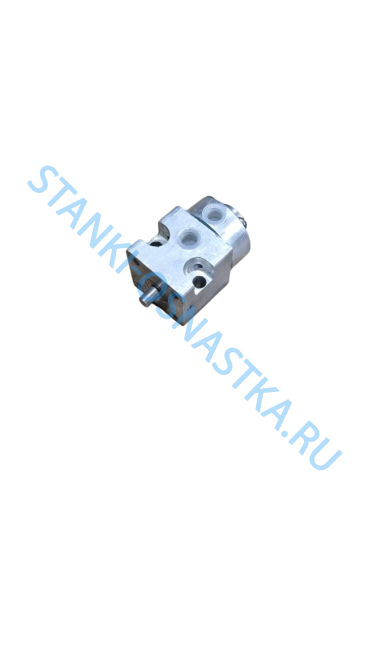

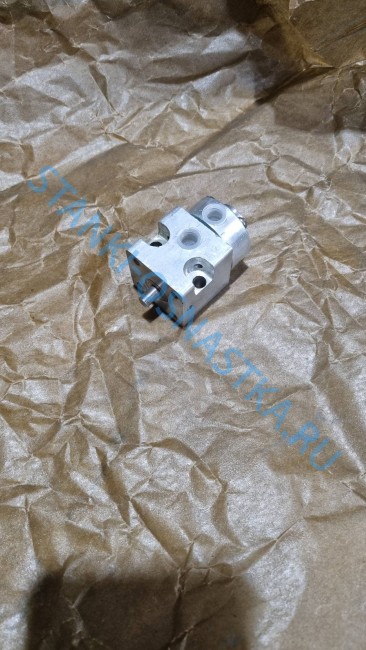

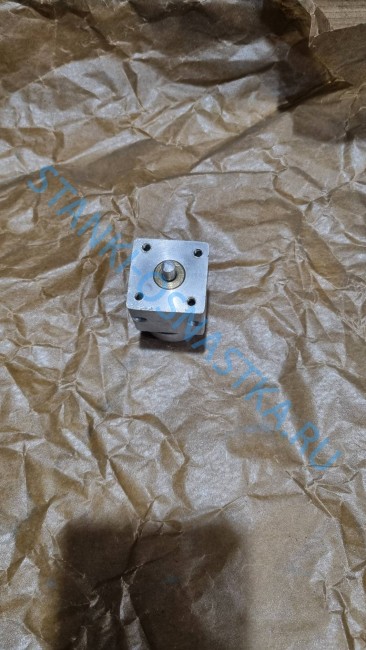

Пневмораспределитель ИВ 76-21

Пневмораспределитель ИВ 76-21 — это деталь пневматических систем, предназначенная  для управления потоками сжатого воздуха. Пневмораспределитель ИВ 76-21 используется для направления воздушного потока к исполнительным механизмам в соответствии с заданной логикой работы.

Функции пневмораспределителя ИВ 76-21

• Направление потока сжатого воздуха
• Управление работой пневматических приводов
• Обеспечение автоматизации технологических процессов

Характеристики пневмораспределителя ИВ 76-21

• Условный проход: 4 мм
• Номинальное давление: 10 кгс/см² (1 МПа)
• Пропускная способность:
  • Линия подвод-потребитель: 0,063 м³/мин
  • Линия потребитель-атмосфера: 0,032 м³/мин
• Коэффициент расхода:
  • Линия подвод-отвод: не менее 2,2
  • Линия отвод-атмосфера: не менее 1,1
• Усилие открытия: не более 11,6 кгс
• Масса: не более 0,25 кг
