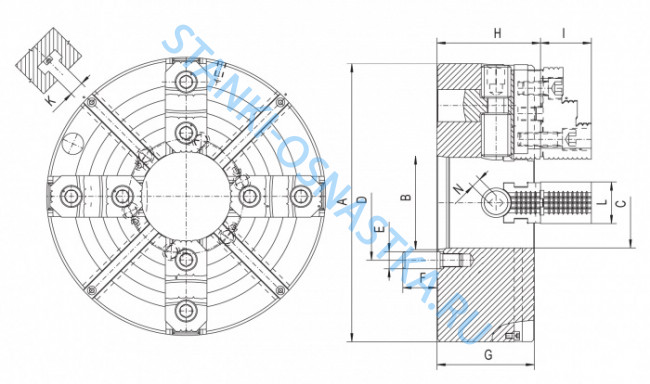

Патрон токарный БЗСП 4-х кул. 7103-0058 d=400мм
Оставить отзыв
| Масса, кг | 90 кг |
| H, мм | 105 мм |
| А. мм | 196,869 мм |
| B, мм | 235 мм |
| С, мм | 20 мм |
| D, мм | 400h12 |
| Наружный диаметр D, мм | 400 мм |
| Диаметр отверстия в корпусе D1, мм | 130 мм |
| Диаметр конуса, мм | 11 |
| n | 6 |
| d, мм | 0 мм |
Описание
Патрон токарный БЗСП 4-х кул. 7103-0058 d=400мм предназначен для зажима и обработки пруткового материала и штучных заготовок различной формы сечения на станках токарной группы. Допуск торцевого биения контрольного кольца, зажатого внутренними и наружными ступенями кулачков— 120 мкм.
Технические характеристики:
|
Параметры, единицы измерения |
7103-0058 |
| Диаметр D, мм | 400 |
| Размер конуса по ГОСТ12593 | 11 |
| А, мм | 196,869 |
| В, мм | 235 |
| С, мм | 20 |
| d | М20 |
| n | 6 |
| D | 400h12 |
| D1 | 130 |
| H | 105 |
| Масса, кг | 90 |
Характеристики
| Масса, кг | 90 кг |
| H, мм | 105 мм |
| А. мм | 196,869 мм |
| B, мм | 235 мм |
| С, мм | 20 мм |
| D, мм | 400h12 |
| Наружный диаметр D, мм | 400 мм |
| Диаметр отверстия в корпусе D1, мм | 130 мм |
| Диаметр конуса, мм | 11 |
| n | 6 |
| d, мм | 0 мм |
