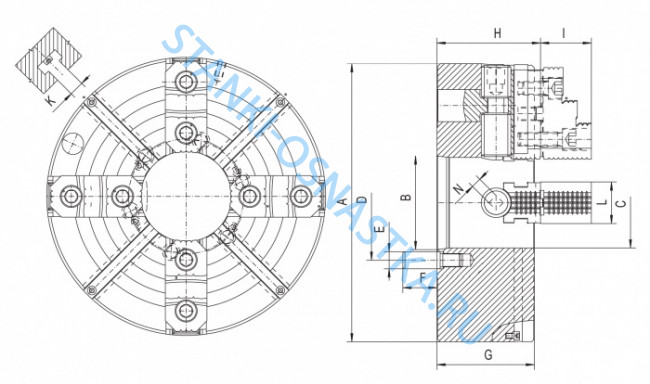

Патрон токарный БелТАПАЗ 4 кулачковый С4-7100-0041 d=315мм
Оставить отзыв
| Наружный диаметр D, мм | 315 мм |
| Диаметр отверстия в корпусе D1, мм | 100 мм |
| Диаметр расположения крепежных отверстий D3, мм | 171,4 мм |
| кКоличество (n) и размер (d) крепежных отверстий | 4xМ16 |
| Масса патрона, кг | 50 кг |
| Диаметр конуса, мм | 139,719 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 140 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 290 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 310 |
| Максимальная частота вращения | 2800 об/мин |
| Условный размер конуса шпинделя | 8 |
Описание
Тип крепления патрона С 4-7100-0041- с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593. Исполнение - с цельными кулачками.
Технические характеристики:
| Параметры, единицы измерения | С4-7100-0041 |
|---|---|
| Наружный диаметр D, мм | 315 |
| Материал корпуса | сталь |
| Условный размер конуса шпинделя | 8 |
| Диаметр конуса D2, мм | 139,719 |
| Диаметр расположения крепежных отверстий D3, мм | 171,4 |
| Количество (n) и размер (d) крепежных отверстий | 4xМ16 |
| Диаметр отверстия в корпусе D1, мм | 100 |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках, мм | 140 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках, мм | 290 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках, мм | 310 |
| Максимальная частота вращения, об/мин | 2800 |
| Масса патрона, кг | 50 |
Характеристики
| Наружный диаметр D, мм | 315 мм |
| Диаметр отверстия в корпусе D1, мм | 100 мм |
| Диаметр расположения крепежных отверстий D3, мм | 171,4 мм |
| кКоличество (n) и размер (d) крепежных отверстий | 4xМ16 |
| Масса патрона, кг | 50 кг |
| Диаметр конуса, мм | 139,719 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 140 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 290 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 310 |
| Максимальная частота вращения | 2800 об/мин |
| Условный размер конуса шпинделя | 8 |
