Патрон токарный БелТАПАЗ 4 кулачковый С4-7100-0033 d=200мм
Оставить отзыв
| Масса, кг | 15 кг |
| D1, мм: | 60 мм |
| Наружный диаметр D, мм | 200 мм |
| Диаметр расположения крепежных отверстий D3, мм | 133,4 мм |
| кКоличество (n) и размер (d) крепежных отверстий | 4xМ12 |
| Диаметр конуса, мм | 106,375 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 95 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 210 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 205 мм |
| Максимальная частота вращения | 4000 об/мин |
| Условный размер конуса шпинделя | 6 |
Описание

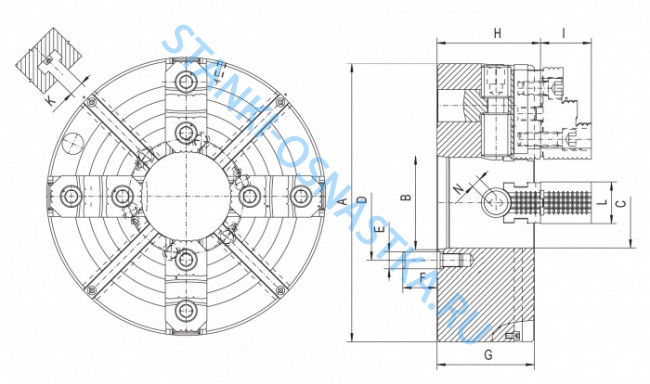

Тип крепления патрона С 4-7100-0033- с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593. Исполнение - с цельными кулачками.
Технические характеристики:
| Параметры, единицы измерения | С4-7100-0033 |
|---|---|
| Наружный диаметр D, мм | 200 |
| Материал корпуса | сталь |
| Условный размер конуса шпинделя | 6 |
| Диаметр конуса D2, мм | 106,375 |
| Диаметр расположения крепежных отверстий D3, мм | 133,4 |
| Количество (n) и размер (d) крепежных отверстий | 4xМ12 |
| Диаметр отверстия в корпусе D1, мм | 60 |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках, мм | 95 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках, мм | 210 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках, мм | 205 |
| Максимальная частота вращения, об/мин | 4000 |
| Масса патрона, кг | 15 |
Характеристики
| Масса, кг | 15 кг |
| D1, мм: | 60 мм |
| Наружный диаметр D, мм | 200 мм |
| Диаметр расположения крепежных отверстий D3, мм | 133,4 мм |
| кКоличество (n) и размер (d) крепежных отверстий | 4xМ12 |
| Диаметр конуса, мм | 106,375 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 95 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 210 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 205 мм |
| Максимальная частота вращения | 4000 об/мин |
| Условный размер конуса шпинделя | 6 |
