Патрон токарный БелТАПАЗ 4 кулачковый С4-7100-0015 d=400мм
Оставить отзыв

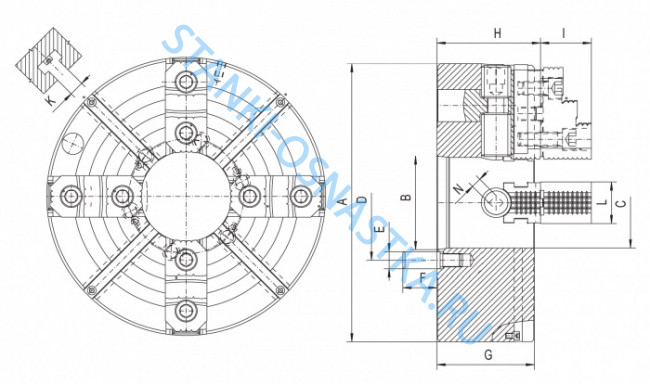

| D1, мм: | 136 мм |
| Наружный диаметр D, мм | 400 мм |
| Диаметр цилиндрического центрирующего пояска,D2, мм | 340Н7 |
| Диаметр расположения крепежных отверстий D3, мм | 368/171,4 мм |
| Масса патрона, кг | 80 кг |
| Количество (n) и размер (d) крепежных отверстий | 6xМ16/4xМ16 |
| Диаметр конуса, мм | 139,72 мм |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 200 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 380 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 400 |
| Максимальная частота вращения | 1600 об/мин |
| Условный размер конуса шпинделя | 8 |
Описание
Патрон токарный C 4-7100-0015с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец предназначен для закрепления штучных заготовок и пруткового материала на токарных и других металлорежущих станках.
Технические характеристики:
| Параметры, единицы измерения | C4-7100-0015 |
|---|---|
| Наружный диаметр D, мм | 400 |
| Диаметр присоединительного пояска D2, мм | 340Н7 |
| Условный размер конуса шпинделя | 8 |
| Диаметр конуса D2, мм | 139,72 |
| Диаметр расположения крепежных отверстий D3, мм | 368/171,4 |
| Количество (n) и размер (d) крепежных отверстий | 6xМ16/4xМ16 |
| Диаметр отверстия в корпусе D1, мм | 136 |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках, мм | 200 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках, мм | 380 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках, мм | 400 |
| Максимальная частота вращения, об/мин | 1600 |
| Масса патрона, кг | 80 |
Характеристики
| D1, мм: | 136 мм |
| Наружный диаметр D, мм | 400 мм |
| Диаметр цилиндрического центрирующего пояска,D2, мм | 340Н7 |
| Диаметр расположения крепежных отверстий D3, мм | 368/171,4 мм |
| Масса патрона, кг | 80 кг |
| Количество (n) и размер (d) крепежных отверстий | 6xМ16/4xМ16 |
| Диаметр конуса, мм | 139,72 мм |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 200 |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 380 |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 400 |
| Максимальная частота вращения | 1600 об/мин |
| Условный размер конуса шпинделя | 8 |
