Патрон токарный БелТАПАЗ 3 кулачковый С7100-0012 d=315мм
Оставить отзыв

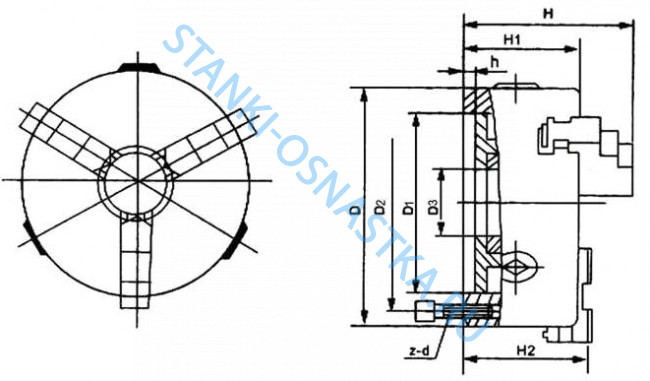

| Наружный диаметр D, мм | 315 мм |
| Диаметр отверстия в корпусе D1, мм | 100 мм |
| Диаметр цилиндрического центрирующего пояска,D2, мм | 270Н7 мм |
| Диаметр расположения крепежных отверстий D3, мм | 290 мм |
| Высота корпуса в сборе, Н | 100 мм |
| Высота патрона, Н1 | 158,5 мм |
| Масса патрона, кг | 50 кг |
| Количество (n) и размер (d) крепежных отверстий | 6xМ12 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 140 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 290 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 310 мм |
| Максимальная частота вращения | 2800 об/мин |
| Минимальная суммарная сила зажима | 55000 Н |
Описание
Тип крепления патрона С 7100-0012 - с цилиндрическим-центрирующим пояском и с креплением через промежуточный фланец. Комплектуются только рейками.
| Параметры, единицы измерения | Значения |
|---|---|
| наружный диаметр D | 315 мм |
| материал корпуса | сталь |
| диаметр цилиндрического центрирующего пояска D2 | 270Н7 мм |
| диаметр расположения крепежных отверстий D3 | 290 мм |
| количество (n) и размер (d) крепежных отверстий | 6xМ12 мм |
| диаметр отверстия в корпусе D1 | 100 мм |
| максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 140 мм |
| максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 290 мм |
| максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 310 мм |
| высота корпуса в сборе, Н | 100 мм |
| высота патрона, Н1 | 158,5 мм |
| максимальная частота вращения | 2800 об/мин |
| минимальная суммарная сила зажима | 55000 Н |
| масса патрона | 50 кг |
Характеристики
| Наружный диаметр D, мм | 315 мм |
| Диаметр отверстия в корпусе D1, мм | 100 мм |
| Диаметр цилиндрического центрирующего пояска,D2, мм | 270Н7 мм |
| Диаметр расположения крепежных отверстий D3, мм | 290 мм |
| Высота корпуса в сборе, Н | 100 мм |
| Высота патрона, Н1 | 158,5 мм |
| Масса патрона, кг | 50 кг |
| Количество (n) и размер (d) крепежных отверстий | 6xМ12 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 140 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 290 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 310 мм |
| Максимальная частота вращения | 2800 об/мин |
| Минимальная суммарная сила зажима | 55000 Н |
