Пара коническая главного движения планшайбы 16.30.204, 16.21.201

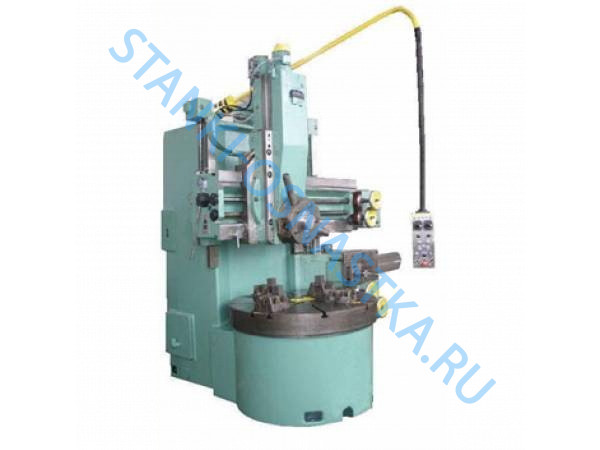

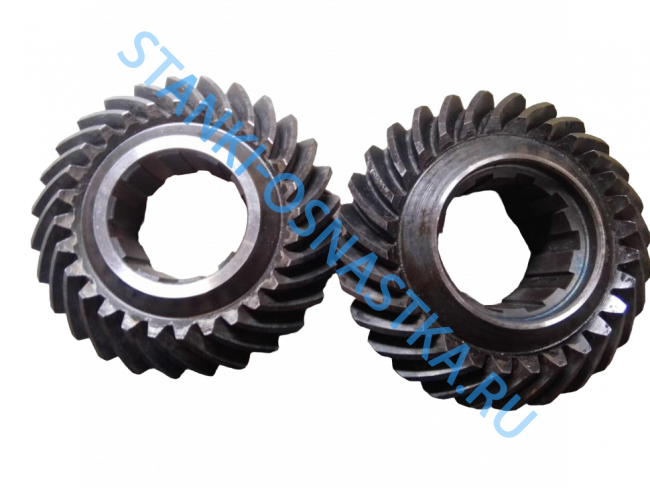

Пара коническая главного движения планшайбы 16.30.204, 16.21.201 — это комплект из двух конических шестерён, который передаёт вращение на планшайбу токарно-карусельных станков 1512, 1516, 1525, 1541, 1531М

Характеристики:

• Количество зубьев. Z=28

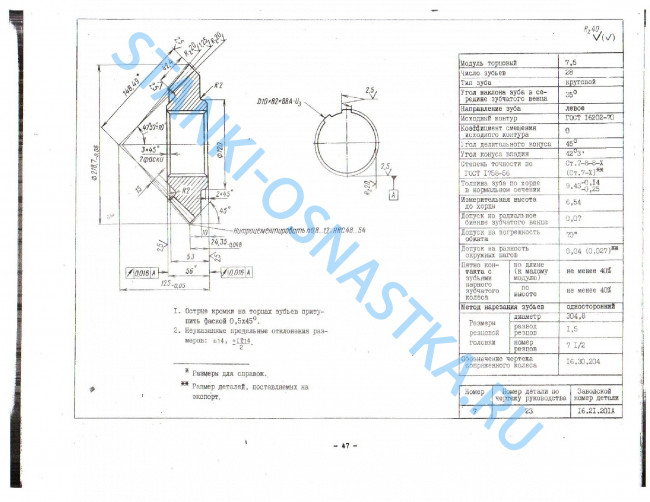

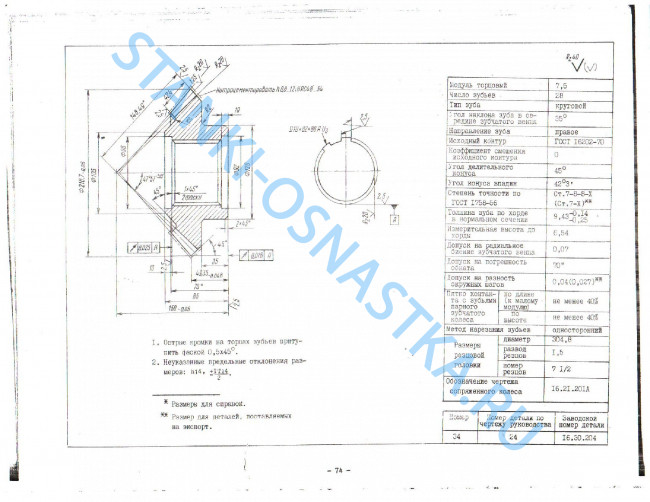

• Направление линии зуба. Левое (16.21.201А), правое (16.30.204)
• Диаметр по зубьям. 219 мм
• Габаритная длина. 56 мм (16.21.201А), 85 мм (16.30.204)
• Посадочное отверстие. Шлицы 10×82×88×12 мм

Планшайба - приспособление в виде фланца, установленного на шпинделе   токарного, расточного и других станков для закрепления обрабатываемой заготовки или инструмента и передачи им вращения. В   прорези планшайбы вставлены болты, с помощью   которых, а также планок и скоб, закрепляется обрабатываемая заготовка.   Положение заготовки относительно оси вращения при   применении планшайб должно выверяться.

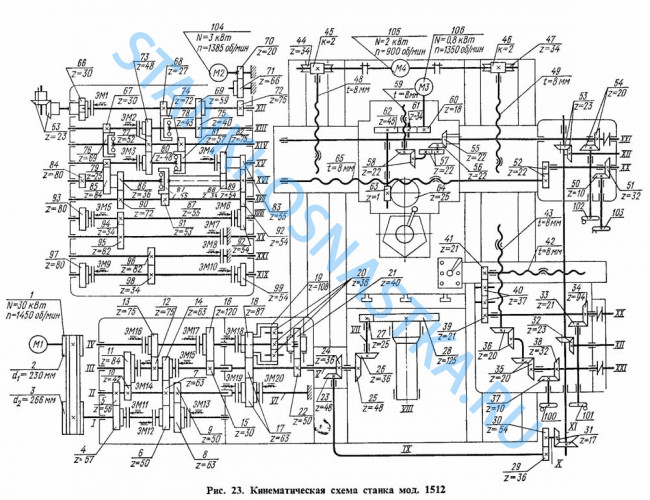

 Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.

Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
