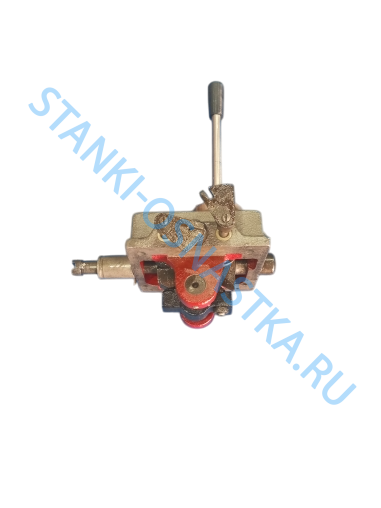

Механизм переключения подач 6Р12, 6Р13

Механизм переключения подач 6Р12, 6Р13 на вертикальных консольно-фрезерных станках моделей 6Р12 и 6Р13 предназначен для точной настройки скорости перемещения стола по трём координатам: продольной, поперечной и вертикальной. Обеспечивает плавное и надёжное переключение между 18 различными рабочими подачами, что позволяет гибко подстраиваться под режимы обработки различных материалов — стали, чугуна, цветных металлов и лёгких сплавов станка.

Устройство механизма переключения подач

Механизм работает по принципу однорукояточного селективного управления.

• Рукоятка переключения подач — расположена на передней панели станка. С её помощью оператор выбирает нужную подачу станка.
• Диски с отверстиями — закреплены на оси рукоятки. При повороте рукоятки диски задают положение реек.
• Рейки и вилки — передают движение от дисков к зубчатым блокам. Каждая рейка соединена с вилкой, которая перемещает соответствующую шестерню.
• Зубчатые блоки — тройные и двойные передвижные блоки в коробке подач. Они формируют кинематическую цепь, определяющую величину подачи.
• Шариковая предохранительная муфта — защищает механизм от перегрузок.
