Описание

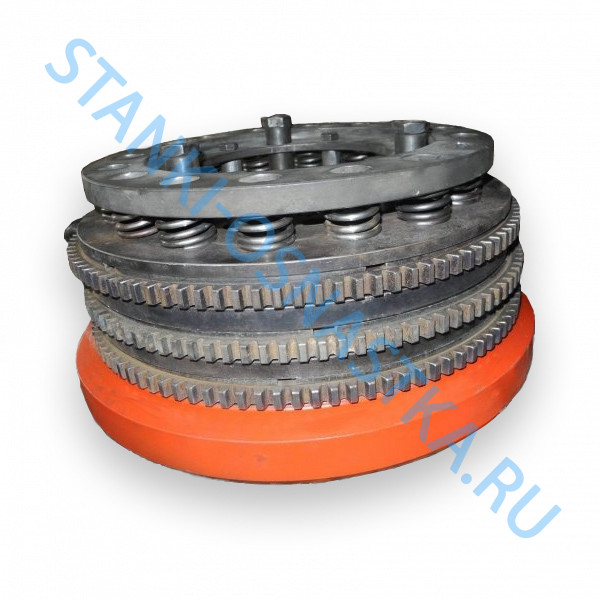

Муфта-тормоз У3514
Устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе. Используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины). Особенности конструкции: Жестко сбалансированная блочная конструкция. Возможность настройки хода цилиндра по мере износа фрикционных накладок. Ход цилиндра муфты, исключающий сдваивания ходов машины. Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны. Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом. Опорные диски - высокопрочный чугун.

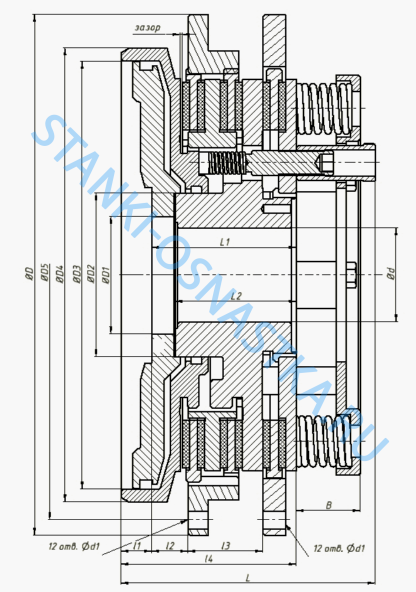

| Параметры | Значения |
| Длина муфты, мм: | 640 |
| Диаметр, мм: | 590 |
| d, мм: | D10x112x125H7x18F10 |
| d1, мм: | 22 |
| D1, мм: | 150 |
| D2, мм: | 200 |
| D3, мм: | 520 |
| D4, мм: | 550 |
| L, мм | 272 |
| L1, мм | 165 |
| l1, мм | 27 |
| L2, мм | 134 |
| l2, мм | 44 |
| l3, мм | 84 |
| l4, мм | 194 |
| δ | 2-3 |
