Муфта 16Б20П.061.556

Муфта 16Б20П.061.556 — это муфта  фартука токарно-винторезных станков 16К20 и 16К25. Фартук 16К20,узел, который преобразует вращательное движение ходового винта и ходового вала в продольное перемещение каретки и поперечное перемещение суппорта 16К20, также обеспечивает ручное управление этими перемещениями.
Характеристики:
Длина: 51 мм

Диаметр: 43 мм

Масса: 0,2 кг

Посадка: 25

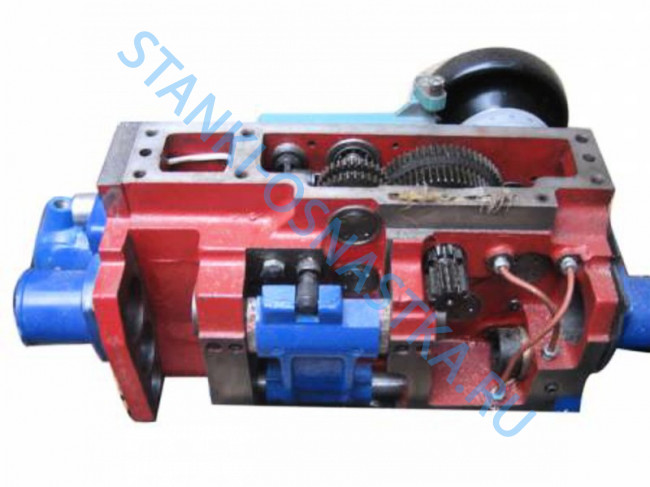

Муфта фартука станка 16К20

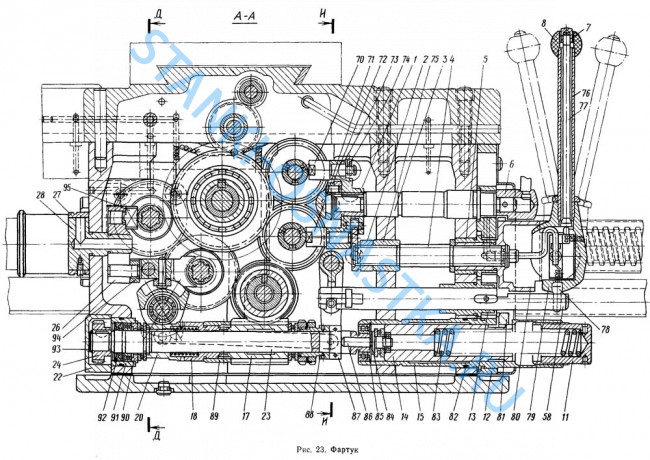

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

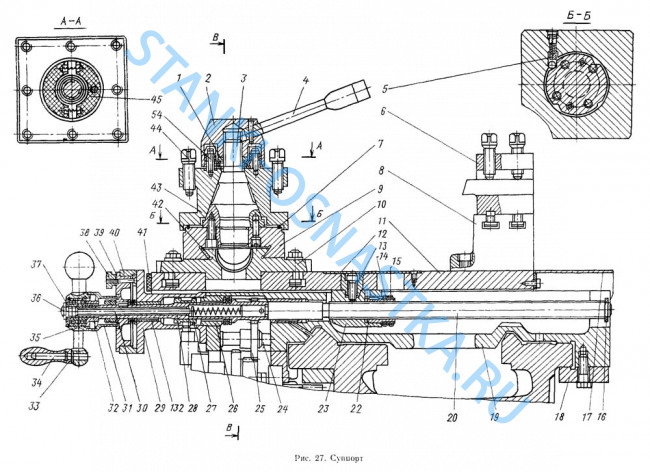

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
