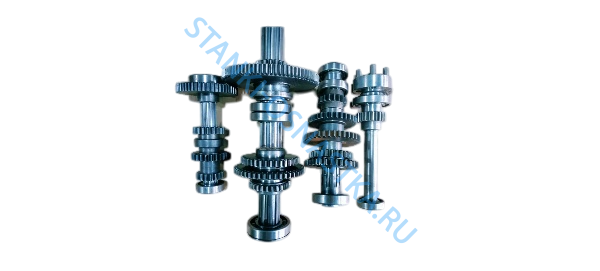

Коробка скоростей станка модели 6Р83

Коробка скоростей станка модели 6Р83 — это один из основных узлов горизонтального консольно-фрезерного станка, отвечает  за регулирование частоты вращения шпинделя. Обеспечивает передачу вращательного движения от электродвигателя к шпинделю с возможностью изменения скоростей на станке.

Технические параметры:

• Количество скоростей: согласно кинематической схеме станка, коробка скоростей позволяет получить 18 различных частот вращения шпинделя.
• Управление скоростями: осуществляется с помощью трёх подвижных зубчатых блоков, перемещающихся по шлицевым валам. Переключение производится вручную с помощью рукояток.
• Привод: соединение с электродвигателем — через упругую муфту, компенсирующую небольшую несоосность (до 0.5–0.7 мм).
• Расположение: коробка скоростей установлена внутри станины станка, доступ для осмотра — через окно с правой стороны станка.
