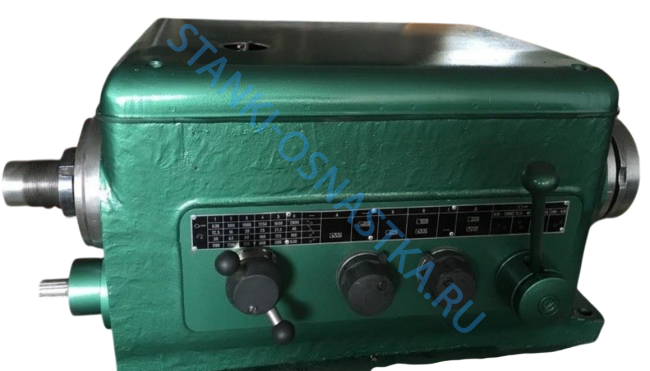

Коробка скоростей (шпиндельная бабка / передняя бабка) 1К62 1К62.02.000

Коробка скоростей 1К62.02.000 — это  узел токарно-винторезного станка модели 1К62,правильное наименование  шпиндельная бабка или передняя бабка. Отвечает за передачу вращательного движения от электродвигателя к шпинделю, обеспечивая регулировку частоты вращения и направления.

Основные функции:

• Формирование скоростей вращения шпинделя — позволяет выбирать одну из 23 ступеней частоты вращения станка 1К62 .
• Реверсирование — изменение направления вращения шпинделя с помощью фрикционной муфты 1К62 .
• Передача движения — через систему зубчатых колёс и валов, включая кинематическую цепь с перебором (дополнительная группа передач для расширения диапазона скоростей) станка 1К62 .

Конструктивные особенности:

• Вращение передаётся от электродвигателя через клиновидный ремень на приёмный вал.
• На валу II установлена двусторонняя многодисковая фрикционная муфта, управляющая направлением вращения.
• Переключение передач осуществляется с помощью блоков шестерён:
  • Прямая передача — 6 вариантов зацепления.
  • Через перебор — 24 варианта, но из-за совпадения передаточных отношений реально используется 23 различных скорости.
• Все валы работают на подшипниках качения, смазка — комбинированная: разбрызгиванием масла и принудительно с помощью насоса.
